Заземляемые

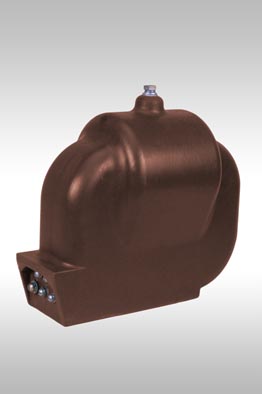

трансформаторы напряжения 3НОЛ.06
ОГГ.671 241.016ТУ
Назначение
Трансформаторы предназначены для установки в комплектные распределительные
устройства (КРУ) внутренней установки или другие закрытые распределительные
устройства (ЗРУ), а также для встраивания в токопроводы турбогенераторов и
служат для питания цепей измерения, автоматики, сигнализации и защиты в
электрических установках переменного тока частоты 50 или 60 Гц в сетях с
изолированной нейтралью.
Допускается
использование трансформаторов обоих исполнений при температуре окружающего
воздуха в токопроводе до 650С при нагрузке трансформаторов не
превышающей номинальную мощность класса точности 0,5.
Трансформаторы
изготавливаются в климатическом исполнении "У" или "Т"
категории размещения 3 по ГОСТ 15150, предназначены для эксплуатации при
условиях:
- высота установки над уровнем моря не более 1000 м;
- температура окружающей среды с учетом превышения температуры воздуха в
токопроводе
или КРУ при нагрузке трансформаторов предельной мощностью:
- для исполнения "У3" от минус 45°С до плюс 50°С,
- для исполнения "Т3" от минус 10°С до плюс 55°С;
- окружающая среда невзрывоопасная, не содержащая агрессивных газов и
паров в концентрациях, разрушающих металлы и изоляцию;
- рабочее положение – любое.
Патентная защита
Патент на изобретение No 2193252.
Технические данные. Таблица 1
|
Наименование параметра
|
Нормы
для типов
|
|
ЗНОЛ.06-6
|
ЗНОЛ.06-10
|
ЗНОЛ.06-15
|
ЗНОЛ.06-20
|
ЗНОЛ.06-24
|
ЗНОЛ.06-27
|
|
|
|
|
|
|
|
|
Класс напряжения, кВ |
3
|
6
|
10
|
15
|
20
|
24
|
27
|
|
Наибольшее рабочее напряжение, кВ |
3,6
|
7,2
|
12
|
17,5
|
24
|
26,5
|
30
|
|
Номинальное напряжение первичной
обмотки, В |
3000/v3
3300/v3
|
6000/v3
6300/v3
6600/v3
6900/v3
|
10000/v3
10500/v3
11000/v3
|
13800/v3
15750/v3
|
18000/v3
20000/v3
|
24000/v3
|
27000/v3
|
|
Номинальное напряжение осн,
вторичной обмотки, В |
100/v3
|
|
Номинальное наряжение доп.
вторичной обмотки, В |
100/3 или 100/√3 или 100
|
|
Номинальная
мощность, ВА, в классе точности*: |
|
|
0,2 |
15
|
30
|
50
|
|
0,5 |
30
|
50
|
75
|
|
1,0 |
50
|
75
|
150
|
|
3,0 |
150
|
200
|
300
|
|
Номинальная
мощность доп. вторичной обмотки в классе точности 3,0, В•А |
150
|
200
|
300
|
|
Предельная мощность вне класса
точности, ВА |
250
|
400
|
630
|
Схема и группа соединения
обмоток |
1/1/1-0-0
|
|
Номинальная частота, Гц |
50 или 60
|
|
Испытательное напряжение, кВ:
|
|
|
одноминутное промышленной частоты |
24
|
32
|
42
|
55
|
65
|
75
|
80
|
|
грозового импульса |
40
|
60
|
75
|
95
|
125
|
150
|
170
|
|
грозового импульса срезанного |
50
|
70
|
90
|
115
|
150
|
175
|
200
|
Таблица 2
|
Тип
трансформатора
|
Размеры,
мм
|
Масса, кг
|
|
H1
|
Н2
|
Н3
|
D
|
L
|
L1
|
|
ЗНОЛ.О6-6 |
298±5
|
287+5(-3)
|
153±2
|
160±3
|
328+5(-3)
|
105±3
|
26,5±1,5
|
|
ЗНОЛ.О6-10 |
298±5
|
287+5(-3)
|
153±2
|
175±3
|
328+5(-3)
|
105±3
|
28,5±1,5
|
|
ЗНОЛ.06-15 |
314±5
|
303+5(-3)
|
153±2
|
195±3
|
328+5(-3)
|
105±3
|
29,5±1,5
|
|
ЗНОЛ.06-20 |
341±5
|
330+5(-3)
|
153±2
|
205±3
|
328+5(-3)
|
105±3
|
32,5±1,5
|
|
ЗНОЛ.06-24 |
348±5
|
337+5(-3)
|
163±2
|
240±3
|
328+5(-3)
|
115±3
|
40,5±1,5
|
Примечание:
Трансформаторы для АСКУЭ поставляются по специальному заказу с одинаковым
классом точности и номинальной мощностью, которая указывается в заказе.
|
