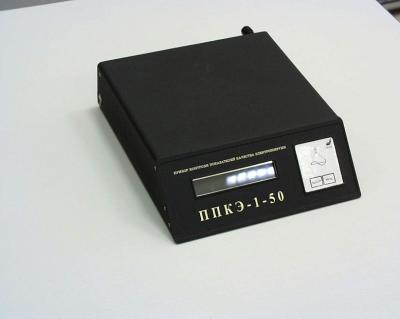

ППКЭ-1-50М анализатор качества
электроэнергии
Назначение:
Прибор позволяет:
- осуществлять мониторинг показателей качества электроэнергии (ПКЭ),
- выявлять причины несоответствия ПКЭ ГОСТу 13109-97,
- проводить анализ причин выхода Вашего оборудования из строя, для принятия
оптимальных решений конфигурирования сетей, оптимизации нагрузок и подключения
нового оборудования,
- подготовиться и выполнить сертификацию электрической энергии.
Особенности:
- приборы достаточно просто интегрируются в систему управления качеством,
поскольку имеют стандартный интерфейс RS 232С;
- могут использоваться в качестве устройств коммерческого учета качества
электроэнергии;
- имеют сертификат ГОССТАНДАРТА России № 5737 от 17 ноября 1998 г.
Устройство и принцип работы прибора:
- ППКЭ представляет собой 2-х процессорную микроЭВМ с блоком гальванически
развязанных аналого-цифровых преобразователей. Содержит энергонезависимую
память, устройство сопряжения (по RS-каналу) с персональным компьютером и
параллельный порт для выдачи информации на принтер и (или) подключения внешней
памяти (FLASH).
- Прибор имеет изолированные от корпуса прибора входы для измерения сигналов
напряжения в однофазной и трех- или четырехпроводной трехфазной электрической
сети.
- Прибор обеспечивает вывод измеряемой информации в цифровой форме на дисплей и
печатающее устройство.
- При помощи интерфейса RS232 в приборе предусмотрена возможность вывода
результатов измерения и накопленной информации на любой IBM-совместимый
персональный компьютер или передача ее с помощью модема.
- В приборе предусмотрена защита от несанкционированного доступа к программному
обеспечению.
- ППКЭ-1-50 по окончании установленного времени измерений осуществляет печать
обработанной с помощью статистических методов и Фурье-анализа информации в виде
протокола. В любой момент времени могут быть получены и распечатаны на принтере
текущие значения ПКЭ.
- ППКЭ-1-50 обеспечивает сохранение информации во всех блоках памяти при
перерывах питания. С помощью ЭНП обеспечивается хранение заданных нормально и
предельно допустимых значений ПКЭ, а также режим автоматической их установки при
повторных включениях.
Приборы выдерживают по входным цепям длительную (до 2-х часов) перегрузку
напряжения (не более 3 Uном) и кратковременную (до 1с) ( не более 1 кВ.
Измеряемые параметры:
|
Параметр
|
Значение
|
Погрешность |
|
Отклонение частоты (f, Гц, |
-1…+1 Гц от fном |
не
более ±0,02 Гц |
|
Установившееся отклонение напряжения (
,%
|
от -15
% от
до +15 % от
|
не
более ±0,3 %; |
|
Коэффициент искажения синусоидальности кривой каждого фазного напряжения
, %
|
0 % -
15 % |
не
более ±10 % для
>1 % и не более ±0,1 % абс.погр. для
<1%.
|
|
Коэффициент n-ой гармонической составляющей каждого фазного напряжения
, %
|
0 % -
10 % |
не
более ±5 % для
> 1 % и не более ±0,05 % абс.погр. для
<1 %.
|
|
Коэффициент несимметрии напряжения по обратной последовательности
, %
|
0 % -
10 % |
не
более ±0,3 % абс. погр. |
|
Амплитудное значение напряжения
в каждой из фаз,
|
не
более 440 В , 0 % - 10 % |
не
более ±0,3 % с абс. погр. |
|
Глубина провала напряжения (
|
10 % -
100 % |
±0,5 %
абс.погр. |
|
Длительность провала напряжения (
|
10 мс
- 60 с. |
±10
мс. абс.погр. |
|
Коэффициент временного перенапряжения
|
1,1 - 2,5 отн. ед |
±10 %. |
|
Длительность временного перенапряжения (
|
40 мс
- 60 с |
±10
мс. абс.погр. |
|
Коэффициент несимметрии напряжения по нулевой последовательности
, %
|
|
Частость появления провалов напряжения
|
- Мощность,
потребляемая по измерительным цепям, не более 0,3 Вт
- Мощность, потребляемая по цепи электропитания, не более 5 Вт
- Габаритные размеры не более: 250х200х65 мм
- Масса прибора, не более: 1.5 кг.
- Наработка на отказ, не менее 8000 час
|
