Наименование:
КОРУНД-ИКМ

Тип:
Измерители - калибраторы

ТУ:
КТЖЛ 411.000.001 ТУ

Краткое тех. описание:
Для измерения сигналов силы и напряжения постоянного тока, сопротивления, а также для воспроизведения сигналов силы постоянного тока, для оперативного контроля работоспособности датчиков различных физических величин (давления, разности давлений, температуры, уровня, расхода и т.д.) с унифицированным выходным сигналом 0-5, 4-20 мА постоянного тока, термопар, термометров сопротивления, мостовых тензопреобразователей, оценки их метрологического состояния без снятия с объекта измерения, а также для контроля вторичной аппаратуры, подключаемой к выходу датчика (блоков извлечения корня, гальванического разделения и разветвления сигналов и т.д.). Диапазоны измерений: силы постоянного тока, мА 0...5, 0...20, напряжения постоянного тока 0...200 мВ, сопротивления 0...20 Ом. Погрешности, % соответственно ±0,03, ±0,1, ±0,1.

Цена КОРУНД-ИКМ:
Уточняйте по телефону или через обратную связь.

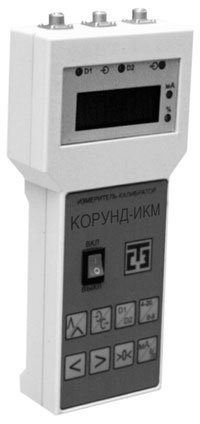

Корунд-ИКМ

Измеритель-калибратор преобразователей давления и температуры КОРУНД-ИКМ (в дальнейшем — ИКМ) предназначен для контроля работоспособности датчиков различных физических величин (давления, разности давлений, температуры, уровня, расхода) с унифицированными выходными сигналами 0—5, 4—20 мА.

Отличительными особенностями измерителя-калибратора КОРУНД-ИКМ являются следующие:

  • повышенная точность измерения токовых выходных унифицированных сигналов;
  • возможность измерения выходного напряжения термопар в диапазоне 0…200 мВ;
  • возможность измерения сопротивления терморезисторов в диапазоне 0…200 мВ;
  • измерение выходного напряжения мостовых тензопреобразователей;
  • шаг установки выходного тока в режиме калибратора понижен до 1 мкА.

При эксплуатации блоков допускаются воздействия:

  • синусоидальной вибрации с частотой от 5 до 25 Гц и амплитудой до 0,1 мм;
  • магнитных полей постоянного и переменного токов с частотой (50±1)Гц и напряженностью до 400 мА;
  • относительной влажности от 30 до 80% во всем диапазоне рабочих температур.









Технические характеристики
Диапазон измерения входных сигналов, мА 0—20; 0—5
Входное сопротивление, Ом, не более 75
Предел допускаемой погрешности, % времени измерения тока 0,03
Предел допускаемой основной погрешности в режиме измерения напряжения и сопротивления, %, не более 0,1
Дополнительная погрешность в рабочем диапазоне температур от -10°С до +50°С, %10°, не более 0,03
Напряжение питания для подключаемых датчиков 24±1,2
Диапазон изменения выходного сигнала в режиме калибратора, мА 0...20,5
Шаг изменения выходного сигнала в режиме калибратора, мкА 1 или 100
Предел допускаемой основной погрешности установки требуемого значения тока в режиме калибратора, %, не более 0,05
Предел допускаемой дополнительной погрешности установки требуемого значения тока в рабочем диапазоне температур, % 0,05
Пульсация выходного сигнала в частотном диапазоне 10 Гц...1 МГц, %, не более 0,1
Предельное сопротивления нагрузки в режиме калибратора, Ом, не более 300
Напряжение питания источника постоянного тока, В 6±0,3
Потребляемый ток при нулевом входном или выходном сигнале, мА, не более 100
Масса, кг, не более 0,5
Климатическое исполнение по ГОСТ 15150 УХЛ-З (при температуре окружающей среды от -10°С до +60°С и относительной влажности от 30 до 80%)

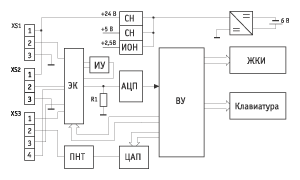

Схема измерителя-калибратора преобразователей давления и температуры КОРУНД-ИКМ
