Мосты
МЕП-4СА и МЕП-5СА
В
мостах МЕП-4СА и МЕП-5СА
реализована
модифицированная схема
Шеринга, в
которой в качестве двух плеч
использованы обмотки
электромагнитного компаратора токов (КТ).
КТ представляет собой экранированный дифференциальный
трансформатор, состоящий из трех обмоток
с тесной индуктивной связью. Через
две обмотки КТ протекают
сравниваемые токи (в цепи эталонного конденсатора и объекта
измерений), а третья обмотка служит для
выделения сигнала неравновесного
состояния. Процесс работы мостов
включает автоматический выбор чувствительности,
уравновешивание числа витков
обмоток,
измерение
значения остаточного
сигнала неравновесия, коррекцию
результата с учетом влияния подводящих проводов, обмоток и
коммутаторов.
Автоматическое
управление процессом работы
осуществляет встроенный
специальный
персональный компьютер.
Мосты
позволяют
производить
однократные
измерения
tgδ,
емкости объекта
испытаний Сх,
напряжения на
объекте
испытаний
U,
частоты напряжения
f,
а также серии
последовательных измерений
tgδ
и
Сх
с выдачей их средних значений
и
среднеквадратических
отклонений.
Мосты

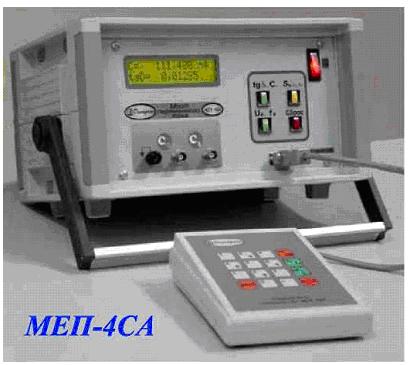

МЕП-4СА выпускаются с 2002г. МЕП - 4СА предназначены для проведения
измерений
только по «нормальной» схеме. Программирование и метрологические
поверки
МЕП-4СА выполняются с помощью подключаемой мембранной клавиатуры.
Технические характеристики МЕП - 4СА:
Пределы
измерения
tg8,
отн. ед.
0.0001 - 1
Пределы
измерения СхпФ
10 -1000000
Диапазон
рабочих температур, °С
0-40
Рабочая
частота, Гц
50
Цифровой
выход
RS
232
Дисплей жидкокристаллический 16 символьный, двухстрочный
Объем
оперативной памяти (число измерений)
1000
Габариты, мм
350 х 250 х 180
Масса, кг
6

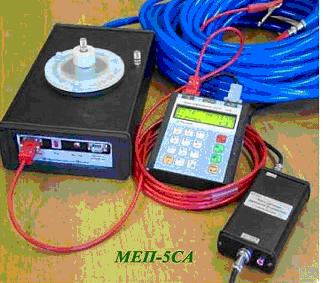

МЕП-5СА
работают по «нормальной» и
«перевернутой» схемам Шеринга специально для эксплуатации в
составе передвижных испытательных
лабораторий. В конструкции МЕП-5СА учтены современные требования к
высоковольтным мостам,
предназначенным для работы в условиях действующих
подстанций:
-
помехозащищенность;
-
чувствительность и точность;
- наличие
электрически изолированных модулей, связь между которыми
осуществляется оптическим кабелем длиной
от 3 до 30 м;
-
автоматическая балансировка;
-
память на
1000 измерений с возможностью их просмотра, распечатки или
перезаписи в ПК;
-
компактный,
легкий пульт управления с двухстрочным дисплеем и мембранной
клавиатурой;
-
ударопрочный измерительный модуль с аккумулятором;
-
встроенный эталонный конденсатор на напряжение 10 кВ;
-
возможность
работы с внешними эталонными конденсаторами;
-
зарядно-питающее устройство, позволяющее работать от сети ≈220В и =12 В;
Технические характеристики МЕП
-
5СА:
Пределы
измерения
tg8,
отн. ед.
0.0001 - 1
Пределы
измерения СХ)пФ
10 -1000000
Диапазон
рабочих температур, °С
0-40
Рабочая
частота, Гц
50
Цифровой
выход
RS
232
Дисплей жидкокристаллический 16 символьный, двухстрочный
Объем
оперативной памяти (число измерений)
1000
