Описание
Технические данные

Наименование:
ДТХ 50, ДТХ 100, ДТХ 150, ДИТ 500, ДИТ 750

Тип:
Преобразователи измерительные тока

ТУ:
46. ПИГН.411521.001 ТУ

Краткое тех. описание:
Для преобразования силы постоянного и переменного токов в цепях, гальванически изолированных от питания и выхода, для работы в составе измерительных и управляющих систем. Диапазон преобразования силы тока, А от 0 до 50, от 0 до 100, от 0 до 150, от 0 до 500, от 0 до 750. Погрешность ±1%, ±2%.

Цена ДТХ 50, ДТХ 100...:
Уточняйте по телефону или через обратную связь.

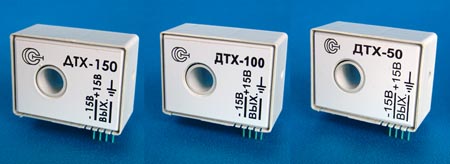

Датчики измерения постоянного и переменного тока ДТХ-50, ДТХ-100, ДТХ-150

Датчики (измерительные преобразователи) предназначены для измерения постоянных, переменных и импульсных токов без разрыва цепи

Датчики состоят из корпуса, печатной платы, на которой закреплен кольцевой магнитопровод с компенсационной обмоткой и электронной схемы. Составным элементом является специальный датчик Холла, который находится в зазоре магнитопровода и работает как "0"-индикатор.

Основные технические характеристики:

Характеристика	ДТХ-50	ДТХ-100	ДТХ-150
Диапазон измеряемых токов, А	0...50	0...100	0...150
Допустимая перегрузка по измеряемому току, разы	1,5
Диапазон рабочих температур,°С	-20...+70
Основная приведенная погрешность, не более, %	1
Нелинейность выходной характеристики, не более, %	0,1
Выходной сигнал при номинальном измеряемом токе, мА *	25	50	75
Коэффициент передачи	1:2000
Полоса пропускания, Гц	0-50000
Источник питания, В	±15 (±5%)
Диаметр отверстия под токовую шину, мм	10
Габаритные размеры, мм	44x33x22
Масса, г	70 г

По требованию заказчика возможно:
* - Возможно изготовление датчиков с выходом TRUE-RMS или со стандартным токовым выходом 4/20 (0/20) мА. В этом случае они будут выполнены в корпусе ДТХ-T.
