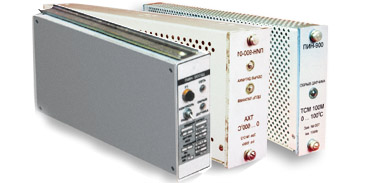

Преобразователи серии ПИН-900

Серия ПИН-900

Предназначены для преобразования сигналов термопреобразователей сопротивления (далее - ТС) и преобразователей термоэлектрических (далее - ТП) или нормирования сигналов постоянного напряжения и тока в выходные сигналы постоянного напряжения и тока.
Область применения - системы регулирования технологических процессов в энергетике, металлургии, химической, стекольной, нефтехимической, газовой и других отраслях промышленности.
Преобразователи выпускаются в восьми модификациях, отличающихся друг от друга конструктивными особенностями и областями применения (таблица 1). Преобразователи с буквой «И» в обозначении (ПИН-900И, ПИН-900-01И, ПИН-900ЩИ, ПИН-900ЩПИ) содержат встроенные барьеры искрозащиты и имеют вид взрывозащиты "искробезопасная электрическая цепь уровня ia".
Любая модификация может быть изготовлена с классом точности 0,1 или 0,25.
Преобразователи имеют режим контроля исправности.
Преобразователи, предназначенные для работы с ТС и ТП, обеспечивают сигнализацию обрыва линии связи с датчиком и относятся к следующим исполнениям по ГОСТ 13384:
- по числу преобразуемых входных сигналов - одноканальное;
- по связи между входными и выходными цепями - без гальванической связи;
- по зависимости выходного сигнала от входного - с нелинейной зависимостью, но с линейной зависимостью выходного сигнала от преобразуемой температуры;
- по степени защищенности от электрических помех - обыкновенное.
Преобразователи выполнены в металлическом корпусе стоечного или щитового исполнения.
Преобразователи ПИН-900ЩП, ПИН-900ЩПИ обеспечивают сигналы предупредительной сигнализации П1 и П2 (замыкание "сухих" контактов реле и зажигание светодиодов "П1", "П2" на передней панели) в диапазоне от 5 до 100 % верхнего предела изменения выходного сигнала преобразователя, когда выходной сигнал преобразователя превышает уровень, заданный уставкой 1(сигнализация П1), и когда выходной сигнал преобразователя ниже уровня, заданного уставкой 2 (сигнализация П2). Погрешность задания уставки ±2 % от нормирующего значения выходного сигнала.
Серия ПИН-900-ДМ
Преобразователи измерительные нормирующие ПИН-900-ДМ, ПИН-900-ДМ-Щ предназначены для непрерывного преобразования сигналов дифференциально-трансформаторных первичных преобразователей давления с выходным сигналом от 0 до 10 мГ в унифицированный выходной сигнал постоянного тока (0 - 5) мА, (0 - 20) мА, (4 - 20) мА или постоянного напряжения от 0 до минус 10 В, от 0 до 10 В.
По защищенности от воздействия окружающей среды преобразователь выполнен в обыкновенном исполнении по ГОСТ 12997.
По эксплуатационной законченности преобразователь относится к изделиям третьего порядка.
По метрологическим свойствам преобразователь относится к средствам измерений.По связи между входными и выходными цепями преобразователь относится к изделиям без гальванической связи. Преобразователь относится к восстанавливаемым, ремонтируемым в условиях предприятия- изготовителя, однофункциональным, одноканальным изделиям.
Степень защиты преобразователя от проникновения твердых тел - IР20 по ГОСТ 14254.
Преобразователь не создает акустических шумов, уровень радиопомех соответствует требованиям "Общесоюзных норм допускаемых индустриальных помех [Нормы 1-87-9-87]".
Серия ПИН-900-ЩР
Преобразователи измерительные нормирующие ПИН-900ЩР-2, ПИН-900ЩРИ-2,ПИН-900ЩР-3, ПИН-900ЩРИ-3 предназначены для линейного преобразования унифицированного входного сигнала постоянного тока в два (ПИН-900ЩР-2, ПИН-900ЩРИ-2) или три (ПИН-900ЩР-3, ПИН-900ЩРИ-3) унифицированных гальванически развязанных сигнала постоянного тока.
ПИН-900ЩРИ-2, ПИН-900ЩРИ-3 имеют искробезопасные входные цепи уровня "ia".
