Наименование:
Г6-36

Тип:
Генераторы сигналов специальной формы

ТУ:
ЕХ2.211.036 ТУ

Краткое тех. описание:
Для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении. Диапазон частот 1,00 мГц - 99,9 к Гц (1мГц= 0,001 Гц)

Цена Г6-36:
Уточняйте по телефону или через обратную связь.

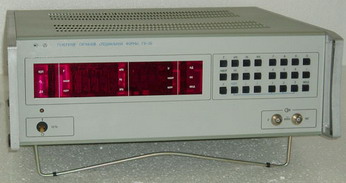

Генератор Г6-36

Генератор Г6-36

Программируемый измерительный прибор, предназначенный для различных технических измерений в качестве источника электрических сигналов синусоидальной, треугольной и прямоугольной формы в диапазоне частот от 0,001 Гц до 99,9 кГц.

Область применения: аналоговые вычислительные и следящие устройства систем автоматического регулирования, измерительная техника, акустика, связь, телевидение, радиолокация, геофизика, биофизика, машиностроение, приборостроение.

Исполнение: переносной, настольного типа.

Цифровой синтез сигналов

В генераторе Г6-36 осуществлен цифровой синтез сигналов синусоидальной и треугольной форм с использованием ПЗУ и ЦАП и дальнейшей фильтрацией сигналов с помощью комбинированных перестраиваемых фильтров нижних частот.

Кварцевая стабилизация частоты

Управление блоком цифрового синтеза осуществляется от тактового генератора, в котором применена система фазовой автоподстройки частоты с привязкой к опорной частоте, стабилизированной кварцем.

Цифровая индикация параметров

В генераторе использованы цифровые светодиодные семисегментные индикаторы и одиночные светодиоды для индикации значений частоты и амплитуды сигналов, а также режимов управления:

  • набор частоты (амплитуда), коррекция параметров, виды дистанционного управления;

  • режим начальных условий, индикация некорректного набора параметров.

Набор параметров осуществляется с помощью 24 кнопочных переключателей, расположенных на передней панели.

Дистанционное управление

Генератор обеспечивает три вида дистанционного управления:

  • от интерфейса IEC 625 в составе АИС, при этом программируются все органы управления генератором (за исключение тумблера СЕТЬ);

  • в параллельном двоично-десятичном коде;

  • от внешней клавиатуры, дублирующей клавиатуру, встроенную в генератор, при этом обеспечивается их параллельная работа. Внешняя клавиатура может быть вынесена на расстояние до 10 м от прибора.

9 выходных сигналов

Генератор имеет 9 одновременно действующих выходных сигналов, из них:

  • два выхода сигналов синусоидальной формы с регулируемой амплитудой 0,01 В - 9,99 В, с фазами 0 и 180 (основной симметричный выход);

  • четыре дополнительных выхода сигналов синусоидальной формы с фиксированной амплитудой > 9 В, с фазами 0, 90, 180 и 270;

  • выход сигнала прямоугольной формы;

  • выход сигнала треугольной формы;

выход синхроимпульса, совпадающий с моментом перехода через 0 синусоидального сигнала с фазой 0° основного входа.

Режим коррекции установленных параметров

В генераторе имеется возможность коррекции по частоте, по напряжению, установки начальных условий.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Частота:

Диапазон частот: 0,001 Гц - 99,9 кГц

Основная погрешность установки частоты в рабочих условиях: ± 0,01%

Выходное напряжение:

Амплитуда сигнала на основном выходе: 0,01 - 9,99 В (600 Ом)

Дискретность установки амплитуды: 0,01 В

Основная погрешность установки амплитуды сигналов основного выхода:

для амплитуд 1 - 9,99 В ± 2,5%

для амплитуд 0,01 - 0,99 В ± 5%

в диапазоне 2 - 20 МГц ± 10%

Дополнительные выходы:

Амплитуда сигнала на дополнительных выводах: > 9 В (1 кОм)

Амплитуда синхроимпульса: > 5 В (1 кОм)

Искажение сигнала:

Коэффициент гармоник синусоидального сигнала:

20 Гц - 9,99 кГц < 0,5%

10 - 99,9 кГц < 1%

Погрешность фазовых сдвигов:

< 1 кГц < ± 1°

> 1 кГц < ± 2°

Коэффициент нелинейности сигнала треугольной формы: < 3 - 5%

Длительность фронта и среза прямоугольной формы: < 150 нс

ОБЩИЕ ДАННЫЕ

Интервал рабочих температур: от 5 до 40 °С

Относительная влажность при 25 °С: 98%

Питание: (220±22) В, (50±0,5) Гц

Потребляемая мощность: 120 ВА

Габаритные размеры, масса: 490х175х485 мм, 16 кг
