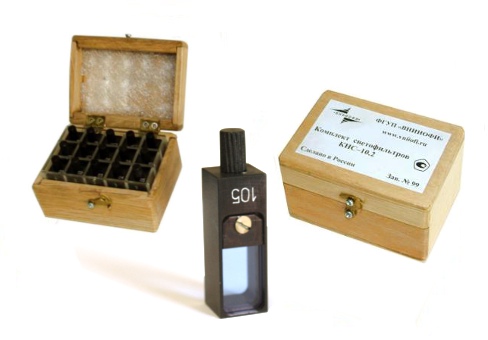

Комплект светофильтров КНС-10.2
Предназначен для поверки (калибровки) фотометрической шкалы и шкалы длин волн
фотометров и спектрофотометров в соответствии с ГОСТ 8.557-2007.
Предназначен для использования в качестве рабочего эталона
спектрального коэффициента направленного пропускания при поверке (калибровке)
фотометрической шкалы и шкалы длин волн фотометров и спектрофотометров в
соответствии с ГОСТ 8.557-2007
Работа с набором проводится в лабораторных условиях:
-
Температура, 15 - 25° С
-
Относительная влажность, 50 - 80%
-
Атмосферное давление, 84 - 106 кПа
-
В помещении не должно быть пыли, паров кислот и щелочей.
|
Технические характеристики |
|
|
|
Рабочий диапазон
- длин волн, нм
- СКНП, % |
260 ... 900
2 ... 92
|
|
|
|
Значение СКНП фильтров №№ 1..8 при длине
волны 550 нм, % |
92 ± 1,5
75 ± 5
50 ± 5
25 ± 5
15 ± 5
7 ± 3
4 ± 1,5
2 ± 0,8 |
|
|
|
Значение СКНП фильтров №№ 1,9,10,11 при длине
волны 340 нм, % |
90 ± 3
70 ± 5
50 ± 5
30 ± 5 |
|
|
|
Предел допускаемой абсолютной погрешности
измерения СКНП, %
- для светофильтров №№ 4..8
- для светофильтров №№ 1..3 и 9..11 |
± 0,15
± 0,25
|
|
|
|
Значение длин волн максимумов полос спектра
поглощения светофильтра ПС7, нм |
355 ± 5
431 ± 5
474 ± 5
530 ± 5
586 ± 5
685 ± 5
740 ± 5
807 ± 5
878 ± 5 |
|
|
|
Пределы измерения погрешности длин волн
максимумов полос поглощения светофильтра ПС7, нм |
± 0,5 |
|
|
|
Значение длин волн максимумов спектра
поглощения светофильтра НГГ, нм |
262 ± 3
293 ± 5
360 ± 5
433 ± 5
570 ± 10
683 ± 10
781 ± 10
880 ± 10 |
|
|
|
Пределы измерения погрешности длин волн
максимумов полос поглощения светофильтра НГГ, нм |
± 0,15 |
|
|
|
Примечания.
-
Действительные значения СНКП
светофильтров №№ 1..8 определяются на основных длинах волн
от 400 до 850 через 10 нм, и на дополнительных динах волн
405, 492, 523 нм при поверке комплекта
-
Действительные значения СНКП
светофильтров №№ 1,9,10,11 определяются на основных длинах
волн 330, 340, 350 нм при поверке комплекта
-
Действительные значения длин волн
максимумов полос поглощения светофильтров ПС-7 и НГГ
определяются для указанных пиков поглощения при поверке
комплекта
|
|
|
|
Габаритные размеры, мм,
- корпус одного светофильтра
- то же, с учётом рукоятки
- размер светового окна |
12×12×34
12×12×45
10×16
|
|
|
|
Масса, г, не более
- одного светофильтра
- футляра с комплектом светофильтров |
30
500
|
|
|
