Средство измерений пространственно-энергетических характеристик лазерного излучения СИПХ-1

Распределение интенсивности лазерного излучения фиксируется черно-белой телекамерой и вводится в компьютер, производящий обработку и отображение информации в различных вариантах, выбираемых оператором.

Основные измеряемые параметры:

• Распределение интенсивности лазерного излучения по сечению пучка

• Координаты энергетического центра и максимума интенсивности

• Ширина пучка (по 11 критериям)

• Угол расходимости пучка (по 11 критериям)

• Вторые моменты распределения интенсивности

• Параметры проекций распределения интенсивности

• Максимальная и осевая интенсивность пучка

Принцип работы:

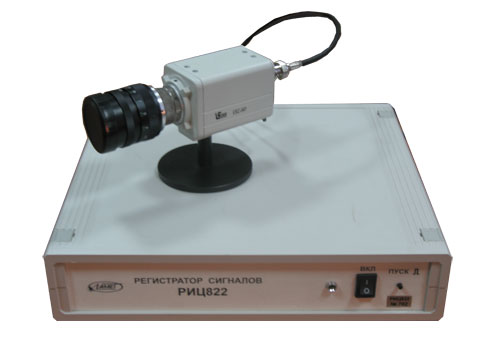

Распределение интенсивности лазерного излучения, сформированное на специальном экране, фиксируется черно-белой телекамерой и, с помощью регистратора сигналов РИЦ822, преобразуется в цифровую форму и вводится в компьютер. Компьютер (ноутбук, входящий в состав СИПХ-1) обеспечивает, согласно штатному программному обеспечению, обработку и отображение информации в различных вариантах, выбираемых оператором. Для импульсов длительностью 100 мс и более все параметры могут измеряться с частотой до 50 Гц.
