РДА Регистраторы давления автономные / Измерения давления / Каталог продукции
  • Описание
  • Технические данные
Наименование:
РДА

Тип:
Регистраторы давления автономные

ТУ:
КВУФ.416731.002 ТУ

Краткое тех. описание:
Для измерения избыточного давления в системах автоматического контроля производственных процессов в технологических установках нефтегазодобывающих, нефтеперерабатывающих предприятий, а также предприятий теплоэнергетики и водоснабжения. Диапазон измерений 0,1...60 МПа. Погрешность ±0,1%.

Цена РДА:
Уточняйте по телефону или через обратную связь.

Регистратор давления автономный РДА

Регистратор давления автономный РДА

Назначение

Регистратор давления автономный РДА предназначен для измерения и регистрации давления, а также регистрации изменений температуры рабочей или окружающей среды в автономном режиме в системах автоматического контроля производственных процессов в технологических установках нефтегазодобывающих и нефтеперерабатывающих предприятий,
предприятий теплоэнергетики и водоснабжения.

РДА рассчитан для применения во взрывоопасных зонах помещений классов В-Iб, В-Iг и наружных установок согласно гл. 7.3 ПУЭ и ГОСТ Р51330.13-99.

РДА изготавливается во взрывозащитном исполнении с уровнем взрывозащиты: "взрывонепроницаемая оболочка", по категории взрывоопасных смесей относится к группе IIВ по ГОСТ Р51330.0-99 и температурному классу Т6 (2ЕхdIIBT6).

По защищенности от воздействия окружающей среды РДА соответствует степени защиты IP67 по ГОСТ 14254-96.

По устойчивости к климатическим воздействиям РДА соответствует группе Д1 по ГОСТ 12997-84, но для работы при температуре окружающей среды от минус 40 до 70°С.

По устойчивости к механическим воздействиям РДА соответствует группе N1 по ГОСТ 12997-84.

Прибор зарегистрирован в Госреестре средств измерений РФ под № 29939-05. Сертификат об утверждении типа средств измерений RU.C.30.004.A № 21644 (канал регистрации давления, класс 0.1) выдан Федеральным агентством по техническому регулированию и метрологии.

Разрешение на применение № РРС ВА-13690 от Федеральной службы по технологическому надзору.

Сертификат соответствия № РОСС RU.ГБ04.В00874 выдан Центром сертификации "СТВ".

Лицензия на осуществление деятельности по изготовлению и ремонту средств измерений № 003287-ИР выдана Федеральным агентством по техническому регулированию и метрологии.



Приборы изготавливаются различных вариантов исполнения



РДА

-

ХХ

-

К

И

Т



   |
   |
   |
   |
   |
   |
   |
   |
   |
   |
   |
   |



  |
  |
  |
  |
  |
  |
  |
  |



 |
 |
 |
 |
 |
 |

 |
 |
 |

 |
 |_ символ "Т" ставиться при заказе изделия, имеющего датчик
     для контроля температуры исследуемой среды





 |
 |_ символ "И" ставиться при заказе изделия, имеющего инфракрасный порт для
     считывания информации





 |
 |_ присоединительная резьба (К - К1/2", М - М20х1,5)



  |
  |_ верхний предел диапазона измерения избыточного давления (соответствует
      верхнему пределу преобразуемого давления установленного
      тензопреобразователя), МПа (1,6; 2,5; 4; 6; 10; 16; 25; 40, 60)

   |
   |_ регистратор давления автономный


Технические характеристики


Наименование

Значение

Верхний предел диапазона измерения избыточного давления, МПа (в зависимости от варианта)

1,6; 2,5; 4; 6; 10; 16; 25; 40; 60

Пределы допускаемой относительной погрешности измерения избыточного давления, %

±0,1

Разрешающая способность по давлению, % от верхнего предела диапазона измерения избыточного давления, не хуже

0,002

Диапазон регистрации температуры, °С

от минус 40 до 70

Разрешающая способность по температуре, °С, не хуже

0,02

Период регистрации, с

от 1 до 255

Задание периода регистрации, с

1

Максимальное количество точек измерения

256000

Продолжительность непрерывной работы РДА при периоде регистрации 1 с, часов не менее

70

Время считывания информации через адаптер USB, мин, не более

5

Время считывания информации через ИК адаптер, мин, не более

10

Время хранения информации, лет, не менее

10

Напряжение питания, В

6±1,5

Максимальная потребляемая мощность в режиме регистрации,
мВт, не более

20

Диапазон рабочих температур, °С

от минус 40 до 70

Габаритные размеры:

a) исполнений без выносного датчика:
    - диаметр, мм, не более
    - длина, мм, не более
б) исполнений с выносным датчиком:
    - диаметр, мм, не более
    - длина, мм, не более
    - диаметр выносного датчика температуры, мм, не более
    - длина выносного датчика температуры, мм, не более




80
225/245

80
245
19
135

Масса, кг, не более

1,9



Принцип работы

Запись информации производится в цифровой форме во внутреннюю память прибора. В качестве микросхем памяти используется flash-память, которая позволяет сохранять информацию при выключенных источниках питания. После проведения процесса измерений, информация считывается в компьютер для обработки и анализа вне взрывоопасной зоны. Данные можно вывести на экран компьютера в цифровом и графическом виде, распечатать на принтере или передать в другие программы обработки данных.

Для настройки прибора и чтения информации с него имеется два канала приема-передачи данных: USB-канал и ИК-канал.

Инфракрасный канал позволяет считывать информацию с прибора без его вскрытия в автономный адаптер-накопитель, с последующей передачей в персональный компьютер.

Запись показаний давления, температуры и напряжения источника питания производится с заданным периодом от 1 до 255 секунд. Шаг задания периода измерений - 1 секунда.

РДА позволяет устанавливать до 8 интервалов измерений. В каждом интервале можно устанавливать собственный период и количество точек измерений.


Программное обеспечение

Программное обеспечение предназначено для программной поддержки РДА и обеспечивает реализацию следующих функций:

• настройка связи с компьютером;
• контроль работоспособности прибора;
• подготовка прибора к работе;
• настройка прибора на работу;
• считывание и сохранение зарегистрированных данных
• калибровка каналов давления и температуры;
• редактирование калибровочных данных;
• редактирование данных.


Пример рабочих окон управляющей программы

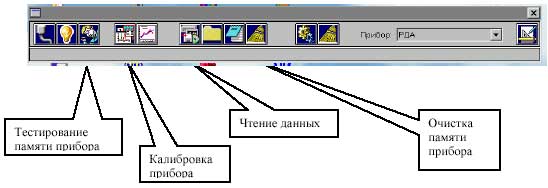

1. Главное окно программы.

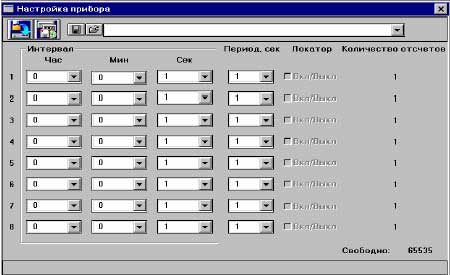

2. Окно задания режима работы прибора.

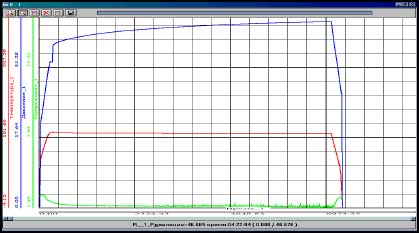

3. Окно просмотра зарегистрированных данных.
