СК-40 Сосуд уравнительный / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
СК-40

Тип:
Сосуд уравнительный

ТУ:


Краткое тех. описание:
Сосуды уравнительные конденсационные предназначены для поддержания постоянства и равенства уровней конденсата в системе, передающей перепад давления от диафрагмы к дифманометру при измерении расхода водяного пара.

Цена СК-40:
Уточняйте по телефону или через обратную связь.

СОСУДЫ КОНДЕНСАЦИОННЫЕ, УРОВНИТЕЛЬНЫЕ И РАЗДЕЛИТЕЛЬНЫЕ СК, СУ.

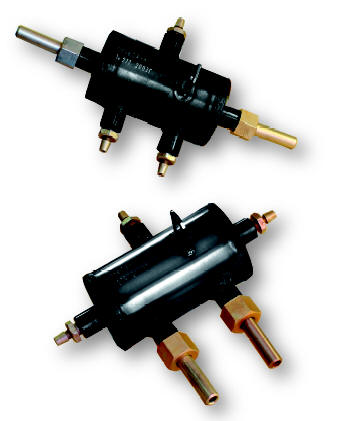

sk-40

НАЗНАЧЕНИЕ

Сосуды уравнительные конденсационные предназначены для поддержания постоянства и равенства уровней конденсата в системе, передающей перепад давления от диафрагмы к дифманометру при измерении расхода водяного пара.
    Сосуды уравнительные предназначены для исключения влияния на результат измерения высоты столба жидкости в импульсной линии путем поддержания постоянного уровня жидкости в сосуде по отношению к измеряемому переменному уровню в резервуарах при измерении дифманометрами уровня жидкости в резервуарах, а также перепада давления или расхода жидкостей с температурой свыше 100 0С для обеспечения равенства плотностей жидкости в импульсных линиях.
    Сосуды разделительные предназначены для защиты внутренних поверхностей дифманометров от непосредственного воздействия измеряемых агрессивных сред путем передачи измеряемого давления через разделительную жидкость.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
    1. Сосуды выпускаются по ТУ 4212-097-12150638-2002 в исполнениях в соответствии с рисунками.
    2. Габаритные размеры, мм, не более:
    - СК - 40 - 165х142х76;
    - СУ - 40 - 255х132х170;
    3. Присоединение импульсных линий диаметром 14 мм производится с помощью сварки встык к
ниппелю с накидной гайкой или к патрубку внахлестку (см. Рис 1). Сосуды СК-40, СУ-40 и СР-40
монтируются только к патрубку внахлестку. Технологическая резьба на сосудах используется только
для испытания сосудов на прочность. Для монтажа не используется.
    4. Используемые материалы и условные давления приведены в таблице 1
    Таблица 1.

Условное обозначение

Ру, МПа

Материал

Условное обозначение

СК-40; СУ-40.

40

Сталь 20 ГОСТ 1050-88

А

Сталь 12Х18Н10Т ГОСТ 5632-72

Б
