Сатурн-М

Тип:
Устройство для проверки автоматических выключателей

ТУ:


Краткое тех. описание:
Предназначены для проверки и настройки автоматических выключателей с тепловыми и электромагнитными расцепителями присоединений 220-380 В частоты 50 Гц, а также для проверки характеристик средств релейной защиты присоединений 6-35 кВ и оценки тока короткого замыкания (КЗ) цепи фаза-нуль присоединений 380 В и тока КЗ на шинах 380 В.

Цена Сатурн-М:
Уточняйте по телефону или через обратную связь.

Устройство для проверки автоматических выключателей САТУРН-М (до 2 кА)

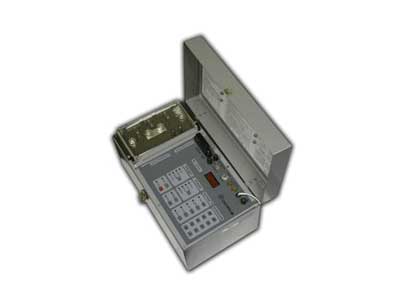

Устройство для проверки автоматических выключателей САТУРН-М

Испытательные устройства "Сатурн-М", "Сатурн-М1" предназначены для проверки и настройки автоматических выключателей с тепловыми и электромагнитными расцепителями присоединений 220-380 В частоты 50 Гц, а также для проверки характеристик средств релейной защиты присоединений 6-35 кВ и оценки тока короткого замыкания (КЗ) цепи фаза-нуль присоединений 380 В и тока КЗ на шинах 380 В.

Устройство имеет два исполнения:

  • "Сатурн-М"
  • "Сатурн-М1"

    Устройство "Сатурн-М" представляет собой одноблочное устройство, а "Сатурн-М1" - двухблочное, состоящее из полностью аналогичного "Сатурну-М" базового блока и силового блока, соединяемых при работе кабелем. Базовый блок может использоваться автономно, аналогично устройству "Сатурн-М".

    Устройства обеспечивают возможность проверки характеристик подключенных непосредственно к электросети автоматических выключателей без нагрузочного трансформатора путем создания искусственного замыкания за местом установки проверяемого аппарата с плавным регулированием значения тока тиристорами с измерением его эффективного значения и времени отключения аппарата.

    Устройство "Сатурн-М" также обеспечивает возможность проверки характеристик автоматических выключателей совместно с нагрузочным трансформатором НТ-12, при этом оно используется для регулирования первичного тока, измерения эффективного значения вторичного тока и времени отключения проверяемого аппарата.

    Устройство "Сатурн-М" обеспечивает возможность проверки средств РЗА присоединений 6-35 кВ вторичным током совместно с нагрузочным трансформатором, при этом оно используется для регулирования первичного тока трансформатора, измерения эффективного значения вторичного тока, установки заданной длительности протекания тока и измерения времени срабатывания защиты.

    Устройство "Сатурн-М" обеспечивает возможность проверки характеристик релейной защиты электрических присоединений 6-35 кВ первичным током без нагрузочного трансформатора от сети 380/220 В при значениях тока до 2000 А (до 12000 А с силовым блоком устройства "Сатурн-М1") и с нагрузочным трансформатором при значениях тока до 12000 А.

    Устройство обеспечивает возможность оценки тока короткого замыкания (КЗ) цепи фаза-нуль или фаза-фаза присоединений 380 В для выбора характеристик релейной защиты, плавких вставок и автоматических выключателей.

    Основные технические характеристики:


    Диапазон регулирования и измерения тока в схеме без нагрузочного трансформатора, А
  • "Сатурн-М", базовый блок "Сатурн-М1"
  • "Сатурн-М1" с силовым блоком

  • 10 - 2000
    30 - 12000
    Диапазон регулирования первичного тока в схеме с нагрузочным трансформатором, А 0,5 - 300
    Диапазон измерения тока
  • cо встроенным трансформатором тока, А
  • с внешним трансформатором тока, кА

  • 10 - 2500
    0,1 - 99,99
    Диапазон задания и измерения длительности протекания тока и времени отключения аппарата, с 0,01 - 99,99
    Диапазон регулирования угла открытия тиристоров, % 1 - 100
    Диапазон задания роста угла открытия тиристоров, % 1 - 10
    Относительная погрешность измерения эффективного значения тока в рабочем диапазоне и времени измерения не менее 0,02 с, % 8
    Абсолютная погрешность измерения времени отключения аппарата и установки заданной длительности тока, не более, с 0,01xТизм + 0,01
    Напряжение питания, В/Гц 220/50
    Потребляемая мощность по цепям питания, ВA 40
    Габаритные размеры базового/силового блоков, мм, не более 400х235х230
    Масса, кг, не более
  • базового блока "Сатурн-М1", "Сатурн-М"
  • силового блока "Сатурн-М1"

  • 12
    12
