| ОГГ.671 242.018ТУ и ОГГ.671
242.-4-ТУ Назначение

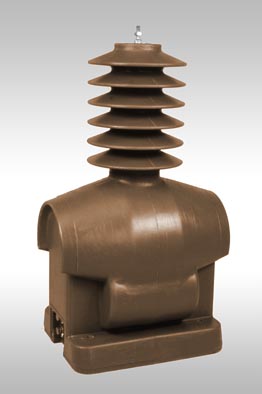

Трансформаторы предназначены для питания электрических измерительных приборов,
цепей защиты и сигнализации в электроустановках переменного тока частоты 50 или
60 Гц.
Трансформаторы изготавливаются в климатическом исполнении "УХЛ" и "Т" категории
размещения 1 по ГОСТ 15150.
Значения температуры воздуха при эксплуатации - от минус 60°С до плюс 50°С для
исполнения "УХЛ1" и от минус 10°С до плюс 55°С для исполнения "Т1". Длина пути
утечки III по ГОСТ 9920-89.
Трансформаторы не имеют собственной защиты от резонансных явлений и
коммутационных перенапряжений в сети.
Рабочее положение - вертикальное.
Патентная защита
1. Патенты на изобретение № 2087967, 2087968, 2087970,2107350, 2110862, 2193252.
2. Патент на промышленный образец № 47969.
Технические данные
|
Наименование параметров |
Нормы для источников
|
|
Класс напряжения, кВ |
35
|
27
|
27
|
35
|
|
Наибольшее рабочее напряжение, кВ |
40,5
|
30
|
30
|
40,5
|
|
Номинальное напряжение первичной
обмотки, В |
35000/√3
|
27500
|
27500
|
35000/√3
|
|
Номинальное напряжение основной
вторичной обмотки, В |
100/√З
|
100
|
100-127-230
|
100-127-230
|
|
Номинальное напряжение
дополнительной вторичной обмотки, В |
100/3
|
127
|
-
|
-
|
Номинальная мощность основной и
вторичной обмотки, ВА в классе точности
0,2 **
0,5
1 |
15
60
120
|
15
60
120
|
|
Номинальная мощность
дополнительной вторичной обмотки, ВА, в классе точности 3,0 |
100/3***
|
400
вне класса точности |
- |
-
|
|
Предельная мощность вне класса
точности, ВА |
600
|
|
Схема и группа соединения обмоток |
1/1/1-0-0
|
1/1-0
|
|
Номинальная частота, Гц |
50 или 60
|
|
Испытательное
напряжение, кВ: одноминутное промышл. частоты
грозового импульса
грозового импульса срезанного |
95
190
220
|
80
170
200
|
95
190
220
|
|
Масса, кг |
90 max
|
Примечание:
Трансформаторы для АСКУЭ поставляются по специальному заказу с одним классом
точности и номинальной мощностью, указанными в заказе.
* Классы точности устанавливаются только для номинального напряжения основной
вторичной обмотки 100/v3 и 100 В. Высший класс точности указывается в заказе.
** При минимальном значении мощности 45 В.А.
*** Допускается поставка с номинальной мощностью дополнительной вторичной
обмотки 300 В.А, если это указанно в заказе |
|
