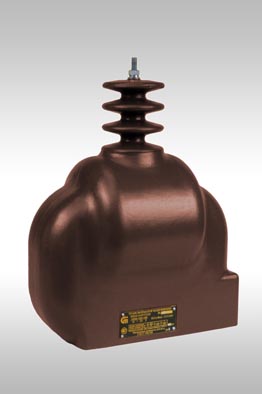

Заземляемые
трансформаторы напряжения ЗНОЛ
ОГГ.671 241.052 ТУ
Назначение
Трансформаторы предназначены для установки в открытые распределительные
устройства и служат для питания цепей измерения, автоматики, сигнализации и
защиты в электрических установках переменного тока частоты 50 или 60 Гц в сетях
с изолированной нейтралью. Допускается длительная эксплуатация трансформаторов
как силовых. При этом мощность, отдаваемая трансформаторами, не должна превышать
предельную мощность, и нагрузка должна подключаться к основной вторичной
обмотке. Трансформаторы изготавливаются в климатическом исполнении "УХЛ" и "Т"
категории размещения 1 по ГОСТ 15150.
Трансформаторы предназначены для эксплуатации при условиях:
- высота установки над уровнем моря не более 1000 м;
- температура окружающего воздуха от минус 60°С до плюс 50°С для исполнения
"УХЛ1" и от минус 10°С до плюс 55°С для исполнения "Т1".
Длина пути утечки - III по ГОСТ 9920.
Рабочее положение - вертикальное.
Патентная защита
Патент № 53930 на промышленный образец.
Технические данные
|
Наименование параметров |
Нормы для типов |
|
|
ЗНОЛ-3
|
ЗНОЛ-6 |
ЗНОЛ-10
|
|
Класс напряжения, кВ |
3
|
6
|
10
|
|
Наибольшее рабочее напряжение, кВ |
3,6
|
7,2
|
12
|
|
Номинальное напряжение первичной
обмотки, В |
3000/√3
3300/√3
|
6000/√3
6300/√3
6600/√3
6900/√3
|
10000/√3
10500/√3
|
|
Номинальное напряжение основной
вторичной обмотки, В |
100/√З
|
|
Номинальное напряжение
дополнительной вторичной обмотки, В |
100/3 или 100
|
Номинальная мощность с
коэффициентом мощности активно-индуктивной нагрузки 0,8, В·А, в классе
точности*:
0,2
0,5
1
3 |
15
30
50
150
|
30
50
75
200
|
50
75
150
300
|
|
Номинальная мощность
дополнительной вторичной обмотки с коэффициентом мощности
активно-индуктивной нагрузки 0,8 в классе точности 3, В·А |
150
|
200 |
300 |
|
Предельная мощность вне класса
точности, ВЧА |
250
|
400
|
630
|
|
Схема и группа соединения обмоток |
1/1/1-0-0
|
|
Номинальная частота, Гц |
50 или 60
|
|
Испытательное
напряжение, кВ:
одноминутное промышленной частоты
грозового импульса полного
грозового импульса срезанного |
24
40
50
|
32
60
70
|
42
75
90
|
Примечание:
Трансформаторы для АСКУЭ поставляются по специальному заказу с одинаковым
классом точности и номинальной мощностью, которые указываются в заказе.
*) высший класс точности указывается в заказе.
|
