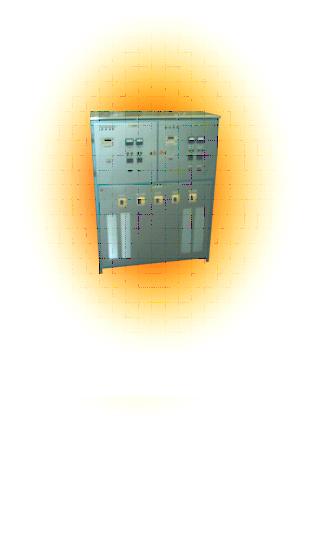

ЗАРЯДНО-РАЗРЯДНОЕ УСТРОЙСТВО АЗР2-150А-180В

ОБЩИЕ СВЕДЕНИЯ

Автоматизированное зарядно-разрядное устройство АЗР2-150А-180В (Устройство) предназначено для заряда и разряда аккумуляторных батарей электровозов и электропоездов.

Условия эксплуатации

 Закрытые отапливаемые помещения с температурой окружающей среды от  + 10 до + 35єС, невзрыво- и непожароопасные, не содержащие агрессивных паров и газов, атмосферное давление – 630…800 мм. рт. ст. , относительная влажность воздуха (при +25єС) – 80%

ТЕХНИЧЕСКИЕ ДАННЫЕ

1.     Питающая сеть – трехфазный с нулем переменный ток напряжением 380В,
частотой 50Гц с нормами качества электроэнергии по ГОСТ 13109-87.

2.     Количество независимых зарядно-разрядных каналов ------------------------- 2.

3.     Технические характеристики канала.

3.1. Диапазон задания стабилизированного зарядного (разрядного) тока --- 10 – 150А.

3.2. Относительная погрешность стабилизации зарядного (разрядного) тока в
указанном диапазоне ----------------------------------------------------------------- не должна быть более ±2,0%.

3.3. Задание стабилизированного зарядного (разрядного) тока в указанном
диапазоне ---------------------------------------------------------------------------------- плавное (грубо, точно).

3.4. Диапазон зарядного напряжения ------------------------------------------------ 60 – 180В.

3.5. Режимы работы.

3.5.1.           «Заряд по времени».

3.5.1.1. Заряд стабилизированным током в указанном диапазоне в течение 0,5 – 20 часов.
Дискретность задания уставки времени 10 мин. Абсолютная погрешность контроля времени заряда ±1с.

3.5.2.           «Разряд по времени».

3.5.2.1. Разряд (с рекуперацией энергии разряда аккумуляторной батареи в питающую сеть)
стабилизированным током в указанном диапазоне в течение 0,5 – 20 часов. Дискретность задания уставки времени 10 мин. Абсолютная погрешность контроля времени разряда ±1с.

3.5.3.           «Заряд до Uкон.».

3.5.3.1.      Заряд стабилизированным током до конечного зарядного напряжения 60 – 180В. Дискретность задания уставки конечного зарядного напряжения 1,0В. Абсолютная погрешность контроля конечного зарядного напряжения ±1,0В.

3.5.4.           «Разряд до Uкон.».

3.5.4.1.      Разряд (с рекуперацией энергии разряда аккумуляторной батареи в питающую сеть) стабилизированным током до конечного разрядного напряжения 40 – 120В. Дискретность задания уставки конечного разрядного напряжения 1,0В. Абсолютная погрешность контроля конечного разрядного напряжения ±1,0В.

3.5.5.           «Доразряд с зарядом».

3.5.5.1. Разряд по п. 3.5.4. с автоматическим переходом на заряд либо по п. 3.5.1., либо по п. 3.5.3.

4.     Максимальная потребляемая мощность ------------------------- не должна быть более 60кВА.

5.     Габаритные размеры (LґBґH) --------------------------- не должны быть более 1000ґ1700ґ700мм.

6.     Масса ------------------------------------------------------------------- не должна быть более 600кг.

7.     Охлаждение ------------------------------------------------------------ воздушное принудительное.

8.     Работа Устройства --------------------------------------------------------------- длительная.

9.     Устройство должно обеспечивать:

-        измерение выходного напряжения и тока щитовыми приборами кл. т. не ниже 1.5;

-        световую сигнализацию о подаче напряжения питающей сети;

-        для каждого канала:

     пуска в работу, режима работы, окончания работы, обрыва силовой цепи;

автоматическое отключение тока заряда (разряда) по окончании режима работы;

защиту питающей сети и силовой зарядной (разрядной) цепи автоматическими выключателями.
      Гарантийный срок хранения – не более 12 месяцев со дня изготовления до момента продажи

Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию при соблюдении правил эксплуатации.

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Конструктивно устройство представляет собой цельносварную стойку, выполненную в виде шкафа, в котором размещены блоки, сборочные единицы, отдельные элементы, соединенные между собой жгутами с разъемными соединителями.

КОМПЛЕКТНОСТЬ ПОСТАВКИ

Устройство АЗР2-150А-180В ………………………………… 1 ед.

Комплект ЗИП …………………………………………………. 1 ед.

Жгут l = 10м для подключения к питающей сети ………….... 1 ед.

Жгут l = 10м для подключения аккумуляторной батареи ….. 2 ед.

Упаковка …………………………………………….……….….1 шт.

Эксплуатационная  документация.……………..….…………..1 компл.

Сертификат качества……………..………………….………….1 шт.
