Прибор контроля высоковольтных
выключателей ПКВ/М6
 Назначение
Прибор предназначен для безразборного контроля масляных, вакуумных и элегазовых
выключателей всех типов и классов напряжений, имеющих от одного до трех разрывов
на полюс.
Временные характеристики контролируются либо одновременно по всем трем полюсам,
имеющим по одному разрыву, либо поочередно по каждому полюсу, но с тремя
разрывами на полюс.
Характеристики хода и скоростные характеристики контролируются с помощью
датчиков углового (ДП21) или линейного (ДП12) перемещений, закрепляемых,
соответственно, на валу или держателе траверсы выключателя.
Измеряются следующие характеристики:
- Временные (собственное время включения/отключения каждого полюса, полное время
движения траверсы, разновременность срабатывания между полюсами, время дребезга
контактов). Погрешность измерения ±0,1мс;
- Скоростные (скорость в момент включения/отключения, максимальная скорость) в
диапазоне 0,002?20 м/с для масляных и элегазовых выключателей. Максимальная
погрешность измерения скорости не превышает ± 4 %;
- Характеристики хода (полный ход, ход до моментов включения/отключения, вжим,
разновременность срабатывания по ходу, ход дребезга контактов, отскок, перелет)
в диапазоне 0 – 900 мм с разрешением 0,5 мм для масляных и элегазовых
выключателей.
Для вакуумных выключателей, в соответствии с инструкциями заводов-изготовителей,
в процессе эксплуатации требуется проводить контроль только временных
характеристик. Скоростные характеристики оцениваются по времени прохождения
подвижным контактом определенного участка хода. Это время задается специальным
контактным датчиком, имеющимся в комплекте с выключателями. Датчик же можно
подключить на любой из трех каналов полюсов.
Временные характеристики контролируются как в простых операциях «О» и «В», так и
в сложных циклах. Для облегчения управления выключателем в сложных циклах
разработан и выпускается специальный пульт управления ПУВ-10. ПКВ/М6Н
автоматически распознает вид сложного цикла и измеряет характеристики как цикла
в целом, так и составляющих его простых операций. Кроме того, в сложных циклах
прибор определяет длительность командных импульсов, что позволяет проверять

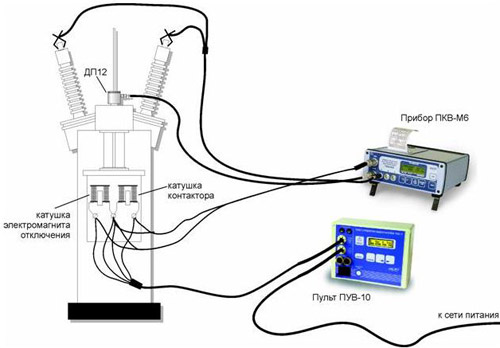

правильность работы блокировочных контактов выключателя. На рис.1 показан способ
подсоединения прибора и пульта к масляному выключателю при контроле в простых
операциях. Для осуществления контроля в сложных циклах достаточно отсоединить от
прибора кабель датчика перемещения и задать на пульте нужный цикл.
Особенностью ПКВ/М6Н является наличие встроенного термопринтера, существенно
упрощающего обращение с прибором и повышающего оперативность контроля. Методика
контроля состоит в следующем:
- Закрепить на выключателе датчик перемещения.
- Присоединить кабель датчика, три кабеля полюсов и кабель запуска.
- Включить питание прибора.
- Через 10 с (после того как прибор автоматически проведет самоконтроль, а
принтер распечатает дату и время) произвести пуск выключателя.

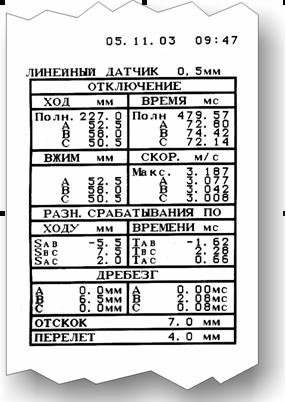

- Через 5–6 с после пуска принтер прибора начнет печатать таблицу вышеуказанных

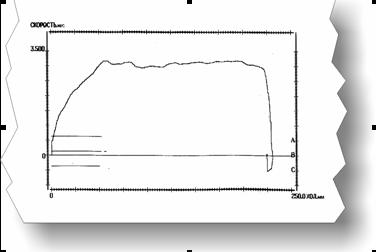

характеристик (рис.2а) и график зависимости скорости от хода (рис.2б).
График позволяет качественно оценить состояние выключателя и диагностировать

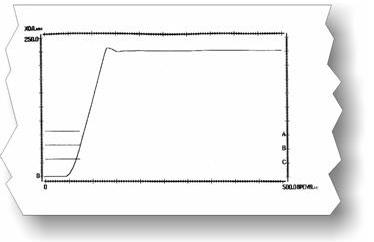

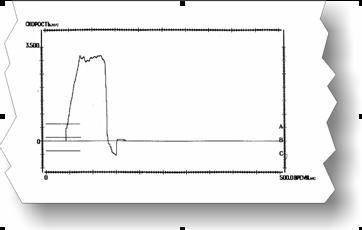

неисправность некоторых его узлов. Дважды нажимая на кнопку «Печать», можно
получить еще два графика: скорость в функции от времени и ход в функции от
времени (рис.2в и 2г). На графиках отображается так же процесс замыкания /
размыкания контактов со всем дребезгом по трем полюсам.
В комплект прибора входит кейс для его переноски, укладочный ящик с датчиками
перемещения, крепежными приспособлениями, кабелями и эксплуатационная
документация.
ПКВ/М6Н допускает эксплуатацию при температуре –20 ? +50°С. Габариты прибора:
210*235*75мм, вес 2,5 кг. Вес укладочного ящика в полной комплектации 7кг.
|
