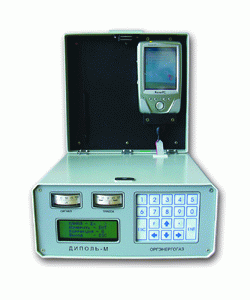

Аппаратура для диагностики трубопроводов Диполь-М
ТУ 4318-061-05015070-04
ОБЛАСТЬ
ПРИМЕНЕНИЯ
Многофункциональная аппаратура для диагностики состояния
изоляционных покрытий магистральных подземных трубопроводов и контроля систем
электрохимической защиты предназначена для специализированных диагностических
подразделений нефтегазовой отрасли.
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Анодный заземлитель представляет собой электрод, выполненный
из коррозионностойкого железокремнистого сплава (ферросилида) и снабженный
питающим кабелем. В стандартной комплектации длина питающего кабеля составляет 2
м.
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
-
трехканальные измерения амплитуды сигналов СКЗ частотой
100 Гц;
-
трехканальные измерения потенциалов труба-земля с
типовыми интервалами циклов прерывателей;
-
осциллографическая регистрация формы сигналов СКЗ до 10
МГц;
-
определение оси трубопровода;
-
визуализация результатов измерения, их хранение и
экспорт.
РЕАЛИЗОВАННЫЕ МЕТОДЫ ОБСЛЕДОВАНИЯ
-
метод выносного электрода;
-
асинхронные измерения;
-
последовательные трехэлектродные измерения;
-
интенсивные измерения (двух-, трехэлектродные и
аддитивные);
-
обследование на переменном токе (ИПИ);
-
измерения в режиме регистратора-осциллографа
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
НАИМЕНОВАНИЕ ПАРАМЕТРОВ |
ЗНАЧЕНИЕ |
|
Аппаратурная погрешность измерений, %, не более |
1 |
|
Количество измерительных каналов |
7 |
|
Объем оперативной памяти, МБ |
64 |
|
Входное сопротивление, МОм, не менее:
по постоянному току
по переменному току
|
15
3
|
|
Динамический диапазон измерений, В:
по постоянному току
по переменному току
|
1,25·10-3...125
25·10-6...2,5
|
|
Время непрерывной работы без подзарядки элементов
питания, ч, не менее |
10 |
|
Рабочий диапазон температур, °С |
0±60 |
|
Габаритные размеры, мм, не более:
измерительного блока
модуля глубиномера
|
255х255х145
700х95х65
|
|
Масса без упаковочного ящика, кг, не более:
измерительного блока
модуля глубиномера
|
4,1
1,5
|
КОМПЛЕКТ ПОСТАВКИ
|
НАИМЕНОВАНИЕ КОМПЛЕКТУЮЩИХ ИЗДЕЛИЙ |
КОЛИЧЕСТВО |
|
Измеритель Диполь с модулем глубиномера, шт. |
1 |
|
Зарядное устройство (220 В/12 В), компл. |
1 |
|
Катушка со скользящим контактом (500 м), шт. |
1 |
|
Электроды для измерений, компл. |
1 |
|
Синхронный прерыватель тока с силовым реле на 60 А*,
шт. |
4 |
|
Руководство по эксплуатации, шт. |
1 |
* Поставляется по отдельному заказу
|
