Описание
Технические данные

Наименование:
МАПР-1, МАПР-1М

Тип:
Меры акустической длины пути

ТУ:
КВФШ. 941339.001 ТУ

Краткое тех. описание:
Для проверки характеристик (в том числе определения разрешающей способности в продольном и в поперечном направлениях) ультразвуковых диагностических приборов и систем со сканированием типа А и В с линейными и конвексными датчиками.

Цена МАПР-1, МАПР-1М:
Уточняйте по телефону или через обратную связь.

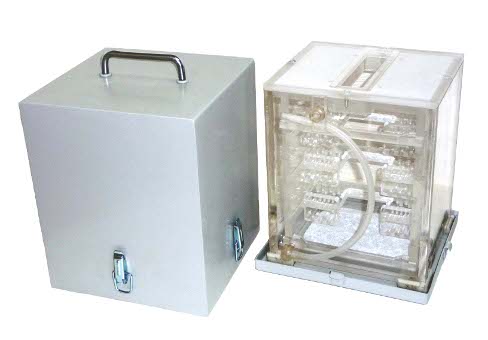

Мера акустической длины пути МАПР-1М

Мера акустической длины пути МАПР-1М предназначена для проверки характеристик ультразвуковых диагностических приборов и систем со сканированием типа А и В с линейными и конвексными датчиками в части оценки погрешности измерения расстояний и определения разрешающей способности в продольном и в поперечном направлениях.

Технические характеристики

Расстояние между нитевидными мишенями, предназначенными для измерения линейных размеров: - в продольном направлении, мм - в поперечном направлении, мм	7, 8, 20 7, 8, 30

Пределы допускаемой основной относительной погрешности задания расстояний между мишенями, %, не более: - в продольном направлении - в поперечном направлении	±0,75 ±0,5

Расстояния между нитевидными мишенями блока мишеней БМ-1 в каждой из 6-и групп (по шесть мишеней), предназначенных для определения разрешающей способности в продольном и поперечном направлениях, мм	0,25; 0,5; 1,0; 2,0; 4,0

Пределы допускаемой основной относительной погрешности задания расстояния между мишенями, %, не более	±10

Диаметры нитевидных мишеней, мм	0,1±0,02

Габаритные размеры, мм, не более	210х205х250

Масса, без воды в ванне акустической, кг, не более	4,5
