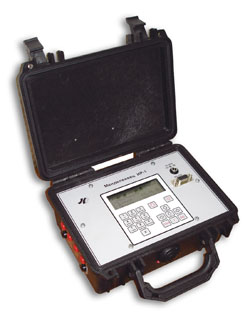

Измеритель-регистратор напряжений многоканальный ИР-1
Менделеевец
ТУ 4318-009-24707490-2005
Зарегистрирован в Едином государственном реестре средств измерений № 31816-06
|
|
ОБЛАСТЬ ПРИМЕНЕНИЯ
Измеритель-регистратор напряжений многоканальный ИР-1
Менделеевец предназначен для измерения и регистрации параметров
электрохимической защиты и блуждающих токов.
ПРЕИМУЩЕСТВА
-
четыре канала измерения (см. типовые схемы
подключения);
-
наличие ЖК-дисплея и клавиатуры для
программирования и визуального контроля измерений;
-
два режима измерения: ручной и автоматический;
-
наличие изолированного канала для измерения силы
тока на 75 мВ шунте;
-
возможность ввода комментариев;
-
ударопрочный и влагозащищенный корпус;
-
удобная программа обработки данных
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
НАИМЕНОВАНИЕ ПАРАМЕТРОВ |
ЗНАЧЕНИЕ |
|
Общее количество каналов измерения |
4 |
|
Диапазон измерения:
1 канал
2 канал
3 канал
4 канал (зависит от внешнего шунта)
4 канал (дополнительный режим)
|
±1В / ±10 В
±1В / ±10 В
±10В / ±100 В
±1А...±9999 А
±100 мВ
|
|
Погрешность измерения, % |
0,3 |
|
Входное сопротивление 1, 2 и 3 каналов, МОм, не менее |
10 |
|
Объем Flash-памяти, Мб |
4 |
|
Тип источника питания |
Встроенная АКБ, NiCd, 2400 мА/ч |
|
Время работы от АКБ без подзарядки, ч, не менее |
24 |
|
Потребляемая мощность от адаптера, Вт, не более |
10 |
|
Интерфейс связи с ПК |
RS-232, Bluetooth*, USB** |
|
Рабочая температура, °С |
от 0 до +60 |
|
Габаритные размеры (ДхШхВ), мм |
210х165х91 |
|
Масса регистратора, кг, не более |
1,5 |
|
Масса комплекта в упаковке, кг, не более |
4,0 |
|
Срок службы, лет, не менее |
5 |
* Устанавливается в дополнение к RS-232 по желанию
потребителя.
** Возможна комплектация переходником RS-232 - USB.
ТИПОВЫЕ СХЕМЫ ПОДКЛЮЧЕНИЯ РЕГИСТРАТОРА
Регистратор ИР-1 Менделеевец позволяет проводить измерения:
-
на станциях дренажной защиты (рис. 1);
-
на дорожных переходах (рис. 2);
-
на пересечениях трубопроводов (рис. 3) и др.
-
тока в трубопроводе, потенциала и градиентов поля
блуждающих токов (рис. 4);
-
для определения вектора блуждающих токов в земле (рис. 5)
|
|
|
|
Рис. 1 - Схема установки на станции дренажной защиты
|
Рис. 2 - Схема установки на дорожном переходе
|
|
|
|
|
Рис. 3 - Схема установки на пересечении трубопроводов
|
Рис. 4 - Схема установки при измерении тока в трубопроводе, потенциала и
градиентов поля блуждающих токов
|
|
|
|

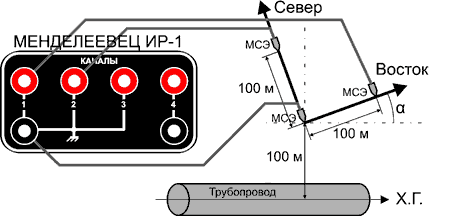

Рис. 5 - Схема подключения регистратора для определения вектора
блуждающих токов в земле
|
КОМПЛЕКТ ПОСТАВКИ
|
НАИМЕНОВАНИЕ КОМПЛЕКТУЮЩИХ ИЗДЕЛИЙ |
КОЛИЧЕСТВО |
|
Измеритель-регистратор напряжений многоканальный ИР-1
Менделеевец |
1 |
|
Сетевой адаптер |
1 |
|
Автомобильный адаптер |
1 |
|
Измерительные провода |
компл. |
|
Кабель RS-232 для передачи данных на ПК |
1* |
|
Встроенный интерфейс Bluetooth |
по заказу |
|
Модуль Bluetooth для ПК |
по заказу |
|
Программное обеспечение |
компл. |
|
Руководство по эксплуатации |
1 |
|
Сумка для транспортировки |
1 |
* Возможна комплектация переходником RS-232 - USB.
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Для оформления заказа на измеритель-регистратор напряжений
многоканальный ИР-1 Менделеевец (ТУ 4318-009-24707490-2005) используется
следующее условное обозначение:
ИР-1-ВТ
|
ИР-1 |
измеритель-регистратор напряжений многоканальный ИР-1
Менделеевец; |
|
ВТ |
встроенный интерфейс Bluetooth |
|
