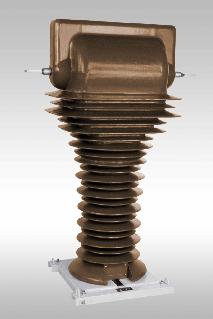

Опорные трансформаторы тока
ТОЛ-110 III
Назначение
Трансформаторы
предназначены для передачи сигнала измерительной информации измерительным
приборам, устройствам защиты, сигнализации и управления, для изолирования цепей
вторичных соединений от высокого напряжения в электрических установках
переменного тока частоты 50 или 60 Гц на класс напряжения 110 кВ.
Трансформаторы для
дифференциальной защиты поставляются по специальному заказу.
Трансформаторы предназначены для наружной
установки в открытых распредустройствах (ОРУ) и могут использоваться для замены
трансформаторов тока с масляной изоляцией типа ТФЗМ 110.
Трансформатор
изготавливается с литой изоляцией в климатическом исполнении "УХЛ"
и "Т" категории размещения 1 по ГОСТ 15150 .
Длина пути утечки III
по ГОСТ 9920.
Высота
установки над уровнем моря - не более 1000 м.
Рабочее положение - вертикальное.
Трансформаторы комплектуются защитными прозрачными крышечками для раздельного
пломбирования вторичных выводов.
Технические данные. Таблица 1
|
Наименование параметра |
Значение параметра |
|
ТОЛ-110III
(трех
обмоточный) |
ТОЛ-110III-1
(четырех обмоточный) |
ТОЛ-110III-2
(пяти
обмоточный) |
|
Номинальное напряжение, кВ |
110 |
|
Наибольшее рабочее напряжение, кВ |
126 |
|
Номинальная частота, Гц |
50, 60* |
|
Номинальный первичный ток, А |
50, 75, 100,
150, 200, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500, 2000 |
|
Номинальный вторичный ток, А |
1 или 5 |
|
Число вторичных обмоток, шт.**
для измерений
для защиты |
3
1
2 |
4
1 или 2
3 или 2 |
5
2
3 |
|
Класс точности вторичной
обмотки:** для измерений
для защиты |
0,2S; 0,2; 0,5S; 0,5
5Р;
10Р |
|
Номинальнаянагрузка вторичной
обмотки при cosj=0,8;
ВА: для измерений
для защиты |
30
20 или 30 |
|
Номинальная предельная кратность
обмоток для защиты, не менее:
-при номинальной вторичной нагрузке 20 В×А
-при номинальной вторичной нагрузке 30 В×А |
27
20 |
|
Номинальный коэффициент
безопасности приборов обмотки для измерений, не более
в классе точности 0,2S; 0,2; 0,5S
в классе точности 0,5 |
6
12 |
|
Испытательное напряжение, кВ:
одноминутное промышленной частоты
грозового импульса |
230
450 |
|
Примечания
1* Только для поставок на экспорт.
2 **Параметры определяются при заказе.
3 В соответствии с заказом могут поставляться трансформаторы с другими
техническими параметрами, отличающимися от номинальных. |
Таблица 2
|
Номинальный
первичный ток, А |
Наибольший
рабочий первичный ток, А |
Трехсекундный
ток термической стойкости, кА |
Ток
электродинамической стойкости, кА |
|
50
75
100
150
200
300
400
500
600
750
800
1000
1200
1500
2000 |
50
80
100
160
200
320
400
500
630
800
800
1000
1250
1600
2000 |
2
3
4
6
8
12
16
20
24
28
28
30
36
45
60 |
5,1
7,7
10,2
15,3
20,4
30,6
40,8
51
61,2
71,4
71,4
76,5
91,8
114,8
153 |
|
Примечание -
Допускается кратковременное, в течение не более 2-х часов в неделю,
повышение значения первичного тока на 20 % по отношению к наибольшему
рабочему току. |
Таблица 3
|
Тип |
Номинальный
первичный ток, А |
Масса кг, макс. |
|
ТОЛ-110
III |
50-600 |
475 |
|
750-2000 |
430 |
|
ТОЛ-110
III-1
ТОЛ-110 III-2 |
50-600 |
495 |
|
750-2000 |
507 |
|
