Индикаторные плоские элементы ИПЭ
Точное название
Индикаторный плоский элемент ИПЭ (элемент ИПЭ)
В настоящее
время на снабжение принято 10 наименований индикаторных плоских
элементов* (фото_1.1):
Индикаторный плоский элемент ИПЭ-ФОВ (элемент ИПЭ-ФОВ)
КЕДШ.415333.001-01;
Индикаторный плоский элемент ИПЭ-иприт (элемент ИПЭ-И)
КЕДШ.415333.001-02;
Индикаторный плоский элемент ИПЭ-люизит (элемент ИПЭ-Л) КЕДШ.415333.001-03;
Индикаторный плоский элемент ИПЭ-фосген/дифосген
(элемент ИПЭ-ФД) КЕДШ.415333.001-04;
Индикаторный плоский элемент ИПЭ-Си-Эс (элемент ИПЭ- Си-Эс)
КЕДШ.415333.001-05;
Индикаторный плоский элемент ИПЭ-Си-Ар (элемент ИПЭ-
Си-Ар) КЕДШ.415333.001-06;
Индикаторный плоский элемент ИПЭ-Би-Зет (элемент ИПЭ- Би-Зет)
КЕДШ.415333.001-07;
Индикаторный плоский элемент ИПЭ-синильная кислота/хлорциан
(элемент ИПЭ-СКХ) КЕДШ.415333.001-08;
Индикаторный плоский элемент ИПЭ-хлор (элемент ИПЭ-Х)
КЕДШ.415333.001-09;
Индикаторный плоский элемент ИПЭ-аммиак (элемент ИПЭ-А)
КЕДШ.415333.001-10.
*
Приняты на снабжение приказом МО РФ № 375 от 28.10.03 г.
**Сертифицированы Федеральным агентством по техническому
регулированию и метрологии, сертификат RU.C.31.076.A № 23372,
действителен до 01.04.2011 г.
Еще 8
наименований элементов ИПЭ приняты на снабжение другими
государственными заказчиками.
Индикаторный плоский элемент
ИПЭ-адамсит
КЕДШ.415333.002-11;
Индикаторный плоский элемент ИПЭ-окислы
азота КЕДШ.415333.002-12;
Индикаторный плоский элемент ИПЭ-окись
углерода КЕДШ.415333.002-13;
Индикаторный плоский элемент ИПЭ-азотистый
иприт КЕДШ.415333.002-15;
Индикаторный плоский элемент
ИПЭ-гептил
КЕДШ.415333.002-16;
Индикаторный плоский элемент
ИПЭ-хлорацетофенон КЕДШ.415333.002-17;
Индикаторный плоский элемент
ИПЭ-хлорпикрин КЕДШ.415333.002-20;
Индикаторный
плоский элемент
ИПЭ-самин
КЕДШ.415333.002-21.

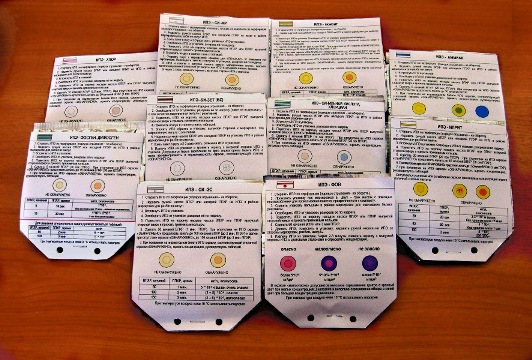

Фото
1.1
Предназначание
Индикаторные плоские элементы ИПЭ предназначены для обнаружения
паров отравляющих и аварийно химически опасных веществ (ОВ И
АХОВ) в анализируемом воздухе.
Используемые в элементах ИПЭ технические решения не имеют
отечественных аналогов. От аналогов по назначению элементы ИПЭ
отличаются эргономичностью и атравматичностью (за счет
конструктивных особенностей и использования полимерных
материалов), а также экологичностью (за счет минимизации в
конструкции трудноуничтожаемых компонентов - стекла).
Элементы
ИПЭ имеют высокую чувствительность (в 10-100 раз выше по
сравнению с аналогами по назначению) и быстродействие (в 2-3
раза выше по сравнению с аналогами по назначению). Трудоемкость
изготовления элементов ИПЭ в 2-5 раз ниже аналогов, что приводит
к снижению стоимости изделий.
Элементы ИПЭ герметично упаковываются в металлизированную
полимерную упаковку, поставляются комплектами по 10 шт. (фото_1.2)
и используются в комплекте с приборами химической разведки,
например ВПХР и ППХР (фото_1.3) вместо аналогичных
индикаторных трубок. Кроме того, возможно использование
элементов ИПЭ в статическом режиме и без прокачивающего
устройства.
Фото
1.2 – Комплект элементов ИПЭ
Принцип работы
Элементы ИПЭ представляют собой комбинацию индикаторного билета,
импрегнированного активными компонентами, и ампул с
индикаторными растворами, которые закреплены между круглыми
полиэтиленовыми секциями, спаянными вместе по
диаметру.Прокачивание анализируемого воздуха через индикаторный
билет обеспечивается насосами из комплекта ВПХР, ППХР или им
подобными (фото_1.4). Возможно применение элементов ИПЭ
без побудителей расхода воздуха, например путем помахивания, или
в статическом режиме – при размещении элементов ИПЭ на
поверхностях.Принцип действия элементов ИПЭ основан на
взаимодействии компонентов ампульных растворов элементов ИПЭ с
ОВ, удерживаемыми на активной поверхности индикаторного билета,
и дальнейшем анализе окраски индикаторного билета (фото_1.5).

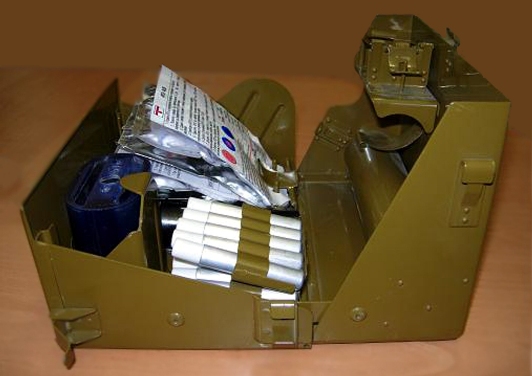

Фото 1.3 – ВПХР с укладкой
элементов ИПЭ
Фото

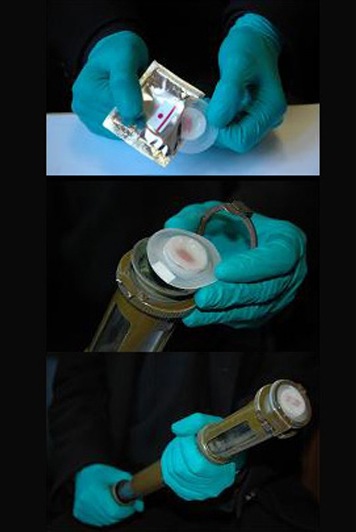

1.4 – Порядок работы с элементом ИПЭ
Фото

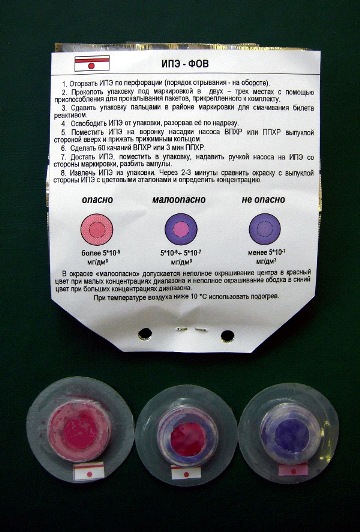

1.5 – Оценка концентрации с помощью элемента ИПЭ
Технические
характеристики
|
Наименование элемента |
Порог
чувствительности,
мг/дм3
|
Быстродействие,
мин (не более)
|
Гарантийный срок хранения
лет (не менее)
|
|
элемент ИПЭ-ФОВ |
5*10-7 |
7 |
3 |
|
элемент ИПЭ-И |
5*10-5 |
5 |
2 |
|
элемент ИПЭ-Л |
5*10-5 |
5 |
10 |
|
элемент ИПЭ-ФД |
5*10-5 |
5 |
2 |
|
элемент ИПЭ-Си-Эс |
5*10-5 |
5 |
3 |
|
элемент ИПЭ-Си-Ар |
5*10-5 |
5 |
3 |
|
элемент ИПЭ-Би-Зет |
5*10-5 |
7 |
3 |
|
элемент ИПЭ-СКХ |
5*10-5 |
5 |
2 |
|
элемент ИПЭ-Х |
1*10-3 |
1 |
2 |
|
элемент ИПЭ-А |
2*10-2 |
1 |
2 |
|
элемент ИПЭ-адамсит |
5*10-5 |
5 |
10 |
|
элемент ИПЭ-окислы азота |
5*10-3 |
5 |
3 |
|
элемент ИПЭ-окись углерода |
2*10-2 |
5 |
3 |
|
элемент ИПЭ-азотистый
иприт |
5*10-5 |
5 |
3 |
|
элемент ИПЭ-гептил |
1*10-4 |
5 |
3 |
|
элемент ИПЭ-хлорацетофенон |
1*10-4 |
5 |
8 |
|
элемент ИПЭ-хлорпикрин |
1*10-4 |
5 |
2 |
|
элемент ИПЭ-самин |
3*10-3 |
5 |
2 |
Вероятность обнаружения не менее
0,9;
Время сохранения индикационного
эффекта при НКУ, мин ……… 5, не менее;
Нижний предел рабочей температуры,
°С
** ...……………………... минус 40;
Верхний предел рабочей
температуры, °С
.…………………….......... плюс 50;
Габариты одного элемента ИПЭ в
упаковке, мм ……………………. 55´60;
Габариты комплекта из 10 шт.
элементов ИПЭ, мм …………..….... 110´130´15;
**Примечание – При температурах ниже 10 0С необходимо
использовать грелку или нагревательный элемент.
|
