Наименование:
МАКС-Е1

Тип:
Анализаторы каналов и стыков E1 многофункциональные

ТУ:
МБСЕ.468212.001 ТУ

Краткое тех. описание:
Для измерения параметров аппаратуры цифровых систем передачи на скорости передачи 2048 кбит/с, включают в себя генератор и два приемника импульсных сигналов на объектах связи.

Цена МАКС-Е1:
Уточняйте по телефону или через обратную связь.

Тестер-анализатор каналов и стыков Е1 МАКС-Е1

Описание

Тестер – анализатор каналов и стыков Е1 многофункциональный МАКС-Е1 предназначен для технического обслуживания, эксплуатационного контроля, паспортизации и приемосдаточных испытаний сетей связи на основе технологии PDH и SDH. МАКС-Е1 обеспечивает весь спектр измерений ошибок и дефектов, а так же осуществляет контроль физических параметров стыка Е1 и проверку на устойчивость к джиттеру телекоммуникационного оборудования и трактов.

Тестер-анализатор МАКС-Е1 использует персонал, обслуживающий сети, для обнаружения неполадок в канале Е1, производители оборудования, для проверки выпускаемой аппаратуры, представители контролирующих организаций для контроля качества каналов и трактов.

МАКС-Е1 выполнен в компактном корпусе, поставляется в выбранной модификации, отличающимся типом разъемом RJ-45 или «banana». Прибор имеет гибкую конфигурацию, дающую возможность последующего приобретения опций к базовому набору. Дисплей МАКС-Е1 отображает информацию крупным и легко читаемым шрифтом.

В анализаторе организована генерация трафика с введенными в него одиночных или с заданной вероятностью ошибок. Прибор позволяет проводить визуальный контроль формы импульсов и измерять джиттер входного сигнала, а так же генерить сигнал, с заданной величиной джиттера.

МАКС-Е1 имеет два двунаправленных интерфейса Е1, что позволяет проводить измерения двух каналов одновременно и анализ зависимости между ними с перерывом связи по шлейфу или по направлению, а также без перерыва связи.

Анализатор МАКС-Е1 может в процессе измерения записывать результаты в энергонезависимую память с заданной периодичностью, что позволяет привязать ко времени обнаруженные неполадки и облегчает поиск неисправности специалистом.

МАКС-Е1 имеет широкий набор функций для диагностики цифровых систем связи, включающей контроль параметров каналов и трактов, которые регламентированы Нормами, введенными Приказом №92 Министерства связи РФ и рекомендациями Международного союза электросвязи G.826, G.821, M.2100. Прибор позволяет формировать любые тестовые последовательности, вводить ошибки и дефекты всех типов, заполнять временные интервалы последовательностями разного вида.

Установка режимов работы прибора МАКС-E1 осуществляется с помощью клавиатуры или дистанционно по стыку USB от ПК при использовании специального ПО, входящего в комплектность прибора. МАКС-E1 обладает внутренней энергонезависимой памятью, позволяющей сохранить результаты измерений, а также имеет возможность вывода текущих и записанных в память результатов на экран или на ПК для просмотра, архивации на жесткий диск ПК и протоколирования.

Основные функции:
  • полный анализ двух каналов Е1 с одновременным отражением результатов;
  • анализ параметров каналов по МСЭ-Т G.826, G.821, M.2100;
  • анализ цикловой и сверхцикловой структуры Е1: FAS, MFAS, CRC-4;
  • формирование всевозможных тестовых последовательностей;
  • регулировка частоты передаваемого сигнала;
  • внешняя и внутренняя синхронизация;
  • вставка ошибок и аварийных сигналов, имитация неисправностей;
  • тестирование каналов NX64 в любой комбинации;
  • тестирование в режиме вставки/удаления;
  • тест каналов ТЧ: прослушивание, разговор, генерация тонального сигнала;
  • мониторинг SS7, анализ протоколов сигнализации (в связке с программой Ethereal);
  • память на 10 000 интервалов измерений в масштабе реального времени;
  • дистанционное управление от компьютера и архивация результатов.



Мониторинг с помощью прибора МАКС-Е1

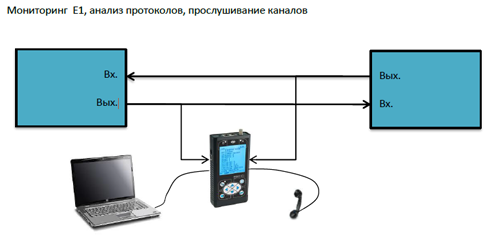

Прослушивание каналов и анализ протоколов с помощью МАКС-Е1

Технические характеристики:
  • два выходных и два входных интерфейса E1 2048 Кбит/с 120 Ом (симм.) разъемы RJ-45 или гнезда d 4мм под штекер «банан»;
  • входная чувствительность: +6 до –43 дБ, монитор до – 30 дБ;
  • коды – AMI, HDB-3; форма импульсов – по МСЭ-Т G.703;
  • устойчивость к фазовым дрожаниям: по МСЭ-T G.823;
  • синхронизация: внутренняя 2048 Кбит/с ± 20 ppm; внешняя.



Испытательные сигналы:

  • неструктурированный и со структурой цикла E1 по Рекомендации G.704 с/без CAS и CRC-4.



Испытательные последовательности:

  • псевдослучайная последовательность (ПСП) 2n–1, для n = 7, 9, 11, 15;
  • свободнопрограммируемая последовательность 32-битовых слов;
  • альтернативная свободнопрограммируемая последовательность 16-битовых слов с переменным циклом смены последовательности.



Ввод и испытательный сигнал ошибок следующих видов:

  • битовые ошибки одиночные и с коэффициентом в диапазоне 10-3...10-7;
  • одиночные кодовые и цикловые ошибки;
  • ошибочные E-биты и биты по процедуре CRC-4 одиночные;
  • имитации следующих видов неисправностей: СИАС; НЕТ СИГНАЛА; RAI; MRAI.



В сигналах E1 с циклом по G.704 обеспечивается возможность:

  • заполнения временных интервалов последовательностями любого вида;
  • заполнения любого из временных интервалов гармоническим сигналом;
  • установки и просмотра битов ABCD во временном интервале 16 (ВИ16);
  • введение джиттера в испытательный сигнал: до 10 ТИ в диапазоне 20 900 Гц; до 0,5 ТИ в диапазоне 10 900 Гц; до 9/Fдж ТИ (Fдж в кГц) в диапазоне 0,9 18 кГц.

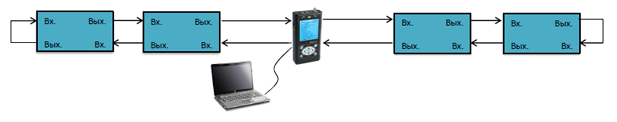

тестирование двух направлений связи одновременно с помощью МАКС-Е1


Проверка оборудования с перерывом связи с помощью МАКС-Е1

Возможности измерений

Прибор осуществляет обнаружение, счет числа ошибок, вычисление коэффициента ошибок, а также индикацию результатов для следующих видов ошибок:

  • по алгоритму кода;
  • по нарушению бит испытательной последовательности;
  • по нарушению циклового синхросигнала;
  •  по процедуре CRC-4;
  • E-биты.

Прибор осуществляет обнаружение, счет числа и индикацию результатов счета для секундных интервалов с ошибками и дефектами следующих типов:

  • секунды с ошибками,
  • ES;
  • секунды, пораженные ошибками, SES;
  • секунды СИАС;
  • секунды потери цикла;
  •  секунды отсутствия сигнала на входе, анализирует форму импульса по маске осциллографическим методом.



Вычисление и индикация результатов для следующих коэффициентов ошибок:

  • коэффициент ошибок по секундам с ошибками, ESR;
  • коэффициент ошибок по секундам, пораженным ошибками, SESR;
  • коэффициент ошибок по блокам, BBER.



Прибор обеспечивает индикацию следующих состояний сигнала:

  • отсутствие сигнала на приеме «LOS»;
  • прием сигнала аварии СИАС «AIS»;
  • пропадание цикловой синхронизации «LOF»;
  • пропадание сверхцикловой синхронизации «LOMF»;
  • отсутствие синхронизма по CRC «LOCRC»;
  • авария на дальнем конце «RAI»;
  • авария сверхцикловой синхронизации на дальнем конце «MRAI»;
  • несоответствие информационной структуры на передаче и приеме «PL».



Измерение джиттера:

  • до 10 ТИ в диапазоне 20 900 Гц;
  • до 0,5 ТИ в диапазоне 18 100 КГц;
  • до 9/Fдж ТИ (Fдж в кГц) в диапазоне 0,9...18 кГц;
  • измерение характеристики максимально допустимого джиттера (MTJ);
  • измерение передаточной характеристики джиттера (JTF).



Общие параметры:

  • питание: аккумулятор, время работы не менее 8 часов, ~220 В;
  • рабочая температура: от + 5°C до + 40°C;
  • габариты: 160 х 85 х 30 мм.
