Описание
Технические данные

Наименование:
4126-М ДСТ

Тип:
Датчики силоизмерительные тензорезисторные

ТУ:
–

Краткое тех. описание:
Датчик применяется в бункерных весах и дозирующих устройствах, автомобильных весах, вагонных весах

Цена 4126-М ДСТ:
Уточняйте по телефону или через обратную связь.

4126-М ДСТ Датчики силоизмерительные тензорезисторные

Тип датчика - цилиндр.
Принцип действия - деформация сжатия.

Датчик применяется в бункерных весах и дозирующих устройствах; автомобильных весах; вагонных весах.

Пример обозначения при заказе:

ДСТ 4126-М-200Р-0,10-С4-IP65

ДСТ 4126-М - обозначение датчика;

200 - номинальное усилие, кН;

Р - исполнение датчика (К - с кабельным выводом, Р - с разъёмом);

0,10 - категория точности;

С4 - группа исполнения;

IP65 - степень защиты оболочки.

Технические характеристики:

Номинальное усилие	кН	200,0; 500,0
Категория точности	-	0,10
Рабочий коэффициент передачи (РКП) при номинальной нагрузке	мВ/В	1,5
Начальный коэффициент передачи (НКП) от номинального значения РКП	%, не более	2,5
Сопротивление мостовой схемы входное	Ом	380±2,0
Сопротивление мостовой схемы выходное	Ом	400±4,0
Диапазон рабочих температур (группа исполнения)	°С	-30…+50 (С4); -50…+50 (Д3)
Степень защиты оболочки	-	IP65
Напряжение питания постоянным током	В, не более	12
Масса	кг	4,0

Для подключения к вторичным преобразователям датчики изготавливаются с кабельным выводом или герметичным разъёмом.

Схема подключения

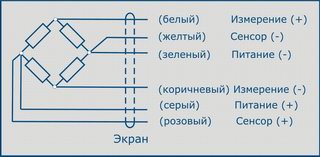

а) исполнение с кабельным выводом

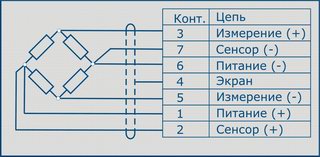

б) исполнение с разъёмом

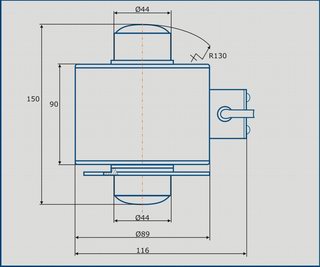

Габаритно-присоединительные размеры
