4513 ДТВ Датчики тензорезисторные весовые

Технические характеристики:

• Наибольший предел измерения (НПИ), т - 10; 20;
• Класс точности по ГОСТ 30129 - С;
• Число поверочных интервалов, ед. - 1000; 1500; 2000; 2500; 3000;
• Рабочий коэффициент передачи (РКП) при НПИ, мВ/В - 2,0;
• Сопротивление мостовой схемы входное, Ом - 760±40,0;
• Сопротивление мостовой схемы выходное, Ом - 800±8,0;
• Диапазон рабочих температур, °С - -50…+50;
• Степень защиты оболочки - IP68;
• Напряжение питания постоянным током, не более, В - 12;
• Масса, кг - 5,2…7,5.

Для подключения к вторичным преобразователям датчики изготавливаются с кабельным выводом.

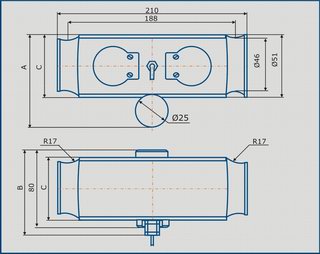

Габаритно-присоединительные размеры (мм)

Пример обозначения при заказе:

4513 ДТВ-20т-С1-50/50-IP68

• 4513 ДТВ - обозначение датчика;
• 20 - наибольший предел измерений, т;
• С1 - класс точности;
• -50/50 - диапазон рабочих температур;
• IP68 - степень защиты оболочки.

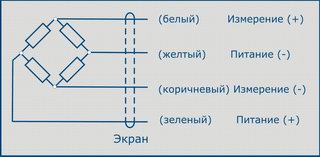

Схема подключения
