Датчик усилий
ограничителя грузоподъёмности ДУ ОГП
|
|
Датчик
усилий ограничителя грузоподъемности мостовых и козловых кранов (ДУ
ОГП) предназначен для преобразования статических и медленно
изменяющихся нагрузок воспринимаемых тензоизмерительным устройством
в выходной сигнал, и устанавливается в неподвижную ветвь на прядных
канатах диаметром 8,2-29,5 мм в ограничителях грузоподъемности
мостовых и козловых кранов.
Диапазон рабочих температур - от минус 40°С до плюс 50°С.
Масса – 45 кг.
|
Усилия в канате и соответствующие диаметры каната
|
Усилие в
канате, тс |
Диаметр
каната, мм |
|
1,5 |
8,0-16,0 |
|
2,0 |
|
3,0 |
16,0-22,0 |
|
5,0 |
22,0-33,0 |
|
8,0 |

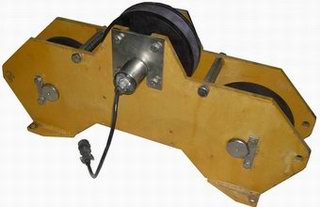

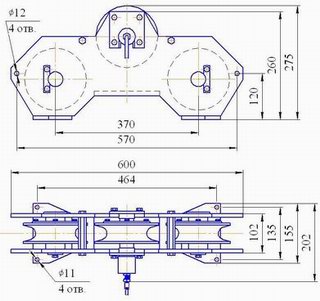

ДУ ОГП представляет
собой металлическую конструкцию, состоящую из опорной кулисы, двух несущих и
одного рабочего роликов. Осью рабочего ролика служит тензорезисторный датчик
4044 ДСТ. При эксплуатации ДУ ОГП через несущие и рабочий ролики запасован
канат. Возникающее в канате усилие передается на датчик 4044 ДСТ. Под действием
измеряемого усилия возникает деформация, которая преобразовывается в выходной
сигнал.
Пример условного обозначения ДУ ОГП на номинальное усилие 2,0 тс: ДУ
ОГП-2,0.
|
