Универсальная силоизмерительная система УСС

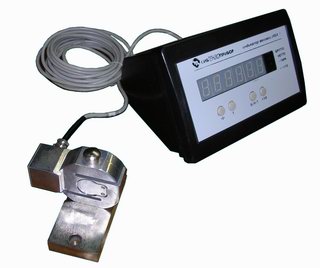

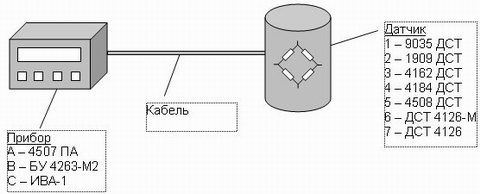

Система УСС предназначена для измерения статических усилий сжатия или растяжения при встраивании её в весо- или силоизмерительные устройства. Система состоит из двух функционально законченных блоков: датчика силоизмерительного тензорезисторного и прибора, соединенных между собой кабелем. Длина экранированного кабеля для подключения кабеля с прибором - от 10 до 250 м (в зависимости от типа прибора).

Технические характеристики системы

• Номинальное значение нагрузки: от 0,1 кН до 1000 кН в зависимости от типа датчиков по заказу потребителя;
• Погрешность системы: не более 0,1 % от номинального значения нагрузки;
• Электрическое питание системы: переменный ток напряжением 220 В частотой 50 Гц;
• Диапазон рабочих температур:
  - датчиков: от -50°С до +50°С;
  - прибора ИВА-1: от -10°С до +40°С;
  - прибора БУ 4263-М2: от +10°С до +40°С;
  - прибора 4507 ПА: от +10°С до +50°С.

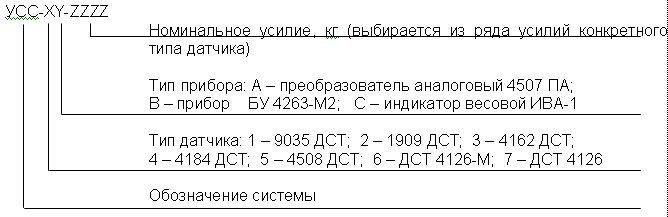

Условное обозначение системы:

Пример условного обозначения системы с датчиком 4508 ДСТ и преобразователем аналоговым 4507 ПА на номинальное усилие 2000 кг: УСС-5А-2000.
