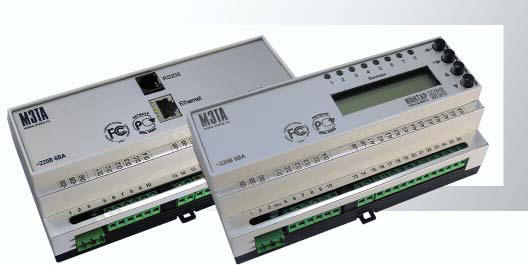

Контроллеры измерительные MC8
ТУ4218-103-00225549-2002
Код ОКП 42 1841
Сертификат об
утверждении типа средств измерений
№ RU.C.34.010A
Сертификат на
совместимость технических средств
электромагнитную №
РОСС RU.АЯ46.Н76011
Сертификат на
соответствие требованиям по электромагнитной
совместимости (FCC,
США) № 220021422-781
Сертификат на
соответствие общим требованиям безопасности № РОСС RU.АЯ46.Н76026
Сертификат пожарной
безопасности № ССПБ.RU.ОП066.В00700
Сертификат
соответствия технических средств охраны и безопасности объектов ФГУ “ЦСА ОПС”
МВД России
№ РОСС
RU.ОС03.Н00711
НАЗНАЧЕНИЕ
Контроллеры
измерительные МС8 предназначены для сбора информации и реализации разнообразных
алгоритмов автоматизированного управления технологическими процессами.
Контроллеры МС8 являются основным (базовым) элементом комплекса КОНТАР.
Идеология
построения МС8 позволяет использовать его как в качестве автономного
контроллера, так и объединять нужное количество контроллеров в локальные сети и
сложные иерархические системы, осуществлять управление и сбор информации от
разнообразных источников (датчиков температуры, давления, расхода, тепло-, водо-,
электросчетчиков и т.п.) передачу ее на верхний уровень с ипользованием
различных каналов связи, в том числе сети Интернет.
ФУНКЦИОНАЛЬНЫЕ
ВОЗМОЖНОСТИ
Измерение и
преобразование в цифровую форму сигналов, поступающих от аналоговых и дискретных
датчиков технологических параметров.
Формирование
дискретных и аналоговых выходных сигналов для воздействия на технологический
процесс. Реализация алгоритмов функционирования, необходимых для управления
конкретными технологическими процессами (например, аналоговое или импульсное
ПИД-регулирование, различные виды формирования задания, в том числе с
возможностью изменения в реальном времени, программно-логическое управление,
автоматическое включение резервного оборудования и т.д.).
Архивирование
событий во внутренней памяти контроллера.
Вывод информации на
дисплей встроенного пульта оператора, карманного компьютера (КПК) или на экран
монитора персонального компьютера через интерфейс RS232C, Ethernet.
Обеспечение связи
через интерфейс RS485 между контроллерами и другими модулями.
Обеспечение связи
через интерфейс RS232С (на базовом модуле) с периферийными устройствами (модем,
теплосчетчик и т.д.). Обеспечение связи через интерфейс RS232С (на базовом
модуле) с модулем расширения МЕ4 или другим контроллером МС8 для увеличения
скорости передачи данных и обеспечения автономности двух приборов. Обеспечение
связи с сервером через интерфейс Ethernet при работе в локальной сети и сети
Интернет. Обеспечение функций приборов приемно-контрольных охранно-пожарных (ППКОП)
и приборов пожарных управления (ППУ) в системах газового, порошкового и
аэрозольного пожаротушения, а также в системах противодымной защиты зданий и
сооружений согласно НПБ 75-98.
ПРОГРАММНОЕ
ОБЕСПЕЧЕНИЕ
В состав
программного обеспечения контроллеров входят:
Операционная
система (ОС). ОС обеспечивает связь с другими контроллерами внутри сети, между
контроллерами и оборудованием (датчики, исполнительные органы и т.д.), между
Master-контроллером и верхним уровнем, осуществляет выполнение функционального
алгоритма: загрузка, инициализация, исполнение или отключение. Кроме того, ОС
выполняет функцию самодиагностики. ОС записывается в контроллеры производителем
и не может быть изменена потребителем. Функциональный алгоритм (ФА). Контроллеры
МС8 являются свободно программируемыми. ФА разрабатывается при помощи
графической инструментальной системы КОНГРАФ. Загрузка исполняемого кода в
контроллер осуществляется программой КОНСОЛЬ.
ИСПОЛНЕНИЯ
Контроллеры
выпускаются в исполнениях, отличающихся друг от друга характеристиками базового
модуля и составом дополнительных узлов, объединенных в едином корпусе, а также
типом клеммников.
Контроллеры
подразделяются на две основные группы:
для питания от сети
~220B с транзисторными выходными ключами – MC8.1x1 xx xx (MC8.1);
для питания от сети
~24B с симисторными гальванически изолированными выходными ключами MC8.2x2 xx xx
(MC8.2).
Контроллеры с
транзисторными выходными ключами обычно устанавливаются в комплекте с внешними
реле или релейными модулями MR8, которые выполняют функции усиления мощности и
расширения дискретных входов.
Контроллеры с
симисторными выходными ключами могут непосредственно управлять исполнительными
механизмами клапанов или заслонок, магнитными пускателями и т.д.
Дополнительные узлы
(встраиваются внутрь корпуса приборов) используются для расширения
коммуникационных возможностей
базовых исполнений
контроллеров:
Интерфейсный
субмодуль RS232C — используется для подключения к компьютеру с целью контроля
работы, настройки параметров и загрузки функциональных алгоритмов.
Интерфейсный
субмодуль WebLinker ЕМ — универсальный коммуникационный модуль, содержащий
интерфейсы Ethernet и RS232C. Используется для передачи информации в локальных и
глобальных сетях по протоколам TCP/IP и UDP/IP. Модуль имеет функции защиты
данных: шифрование и ограничение доступа (Firewall). Выполняет все функции
интерфейсного субмодуля RS232С.
Интерфейсный
субмодуль WebLinker USB — аналог WebLinker EM, отличие: вместо интерфейса RS232C
– интерфейс USB. Интерфейсный субмодуль WebLinker Modem — коммуникационный
модуль, содержащий интерфейс RS232C. Используется для подключения
GPRS/CDMA/Dial-up модема, обеспечивающего выход в Интернет. Выполняет все
функции интерфейсного субмодуля RS232С.
Пульт управления
MD8.1 — используется для индикации и управления. Позволяет выводить на дисплей
значения параметров, производить их настройку, наблюдать по светодиодам за
состоянием дискретных выходов контроллера. Выполняет все функции интерфейсного
субмодуля RS232C (содержит встроенный интерфейс RS232С).
Исполнения
Краткое
описание
МС8.101 10 12
Контроллер МС8.1 ~ 220 В, 8 транзисторных выходных “сухих” ключей
МС8.121 10 12
+ пульт MD8.1 со встроенным интерфейсом RS232C
МС8.101 12 12
+ субмодуль WebLinker ЕМ
МС8.101 13 12
+ субмодуль WebLinker USB
МС8.101 14 12
+ субмодуль WebLinker Modem
МС8.101 11 12
+ субмодуль RS232C
МС8.202 10 12
Контроллер МС8.2 ~24 В, 8 симисторных выходных “сухих” ключей
МС8.222 10 12
+ пульт MD8.1 со встроенным интерфейсом RS232C
МС8.202 12 12
+ субмодуль WebLinker ЕМ
МС8.202 13 12
+ субмодуль WebLinker USB
МС8.202 14 12
+ субмодуль WebLinker Modem
МС8.202 11 12
+ субмодуль RS232C
В таблице указаны
шифры для исполнений контроллеров с винтовыми клеммниками. Пример обозначения
шифров для исполнений контроллеров с разъемно-винтовыми клеммниками: MC8.xxx хх
хх (r).
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
Питание:
Напряжение – ~220B
(для МС8.1) или ~24В (для МС8.2) (допускается – от 187 до 242B или от 20.4 до
26.4B, соответственно);
Частота – от 48 до
62Гц;
Потребляемая
мощность – не более 6ВA.
Конструктивное
исполнение:
Клеммник для
внешних электрических подключений – винтовой или разъемно-винтовой;
Габаритные размеры
– 157х86х58.5мм (с винтовыми клеммниками) и 157х114х58.5мм (с разъемно-винтовыми
клеммниками);
Масса – не более
0.8кг;
Монтаж – на
DIN-рейку по стандарту DIN EN 50 022 (шириной 35мм);
Степень защиты –
IP20.
Дискретные входы:
Количество – 4;
Вид – “сухой” ключ;
Напряжение на ключе
– не менее 35В постоянного тока;
Ток через ключ – не
менее 10мА постоянного тока;
Ток утечки ключа –
не более 0.05мА;
Гальваническая
изоляция – от всех остальных цепей*; Для исполнений МС8.1 необходим внешний
источник напряжения 24В постоянного или переменного тока мощностью 1.5ВА для
питания цепей гальвонической изоляции дискретных входов (можно использовать
источник, входящий в состав модулей MR8, MR4 или ME4).
Аналоговые входы:
Количество – 8;
К любому входу
возможно подключение следующих датчиков:
Датчики с выходным
сигналом постоянного напряжения от 0 до 2400мВ (с автоматическим переключением
на поддиапазоны: 0-150мВ, 0-300мВ, 0-600мВ, 0-1200мВ, 0-2400мВ с основной
погрешностью 0.2% для каждого поддиапозона) и от 0 до 10В (0.2%)1;
Датчики с выходным
сигналом постоянного тока от 0 до 20мА (0.25%) и от 4 до 20мА (0.3%);
Термопреобразователи сопротивления2: 50П, 100П, 500П, 1000П (от -50 до 270°С,
0.3%), 50M, 100M (от -50 до 200°С, 0.3%) и 100H, 1000H (от -50 до 100°С, 0.5%);
Термисторы 10кОм,
3кОм (от 0 до 100°С, 0.5%);
Реостатные датчики
100 Ом, 1кОм (от 0 до 100%, 0.5%);
Датчики дискретного
сигнала типа "сухой" ключ (5мА, 10В);
Термопары ХК(L) (от
60 до 600(800)°С, ±2°С) и ХА(К) (от 80 до 1000(1300)°С, ±4°С). Максимальный
диапазон измерения:
для
термопреобразователей сопротивления 50П, 100П, 500П, 1000П – от -200 до 750°С;
для термисторов 10кОм – от -15 до 150°С; для термисторов 3кОм – от -30 до 150°С.
Дискретные выходы:
Количество – 8;
Для МС8.1: Для МС8.2:
Вид –
"сухой" транзисторный ключ; "сухой" симисторный ключ;
Коммутируемый ток –
от 0.01 до 0.15А (постоянный); от 0.015 до 0.5А 50(60)Гц;
Максимальное
напряжение –
48В; 48В;
Падение напряжения
на открытом ключе –
не более 1.2В; не более 2В;
Гальваническая
изоляция –
нет. от всех остальных цепей.
Защита от
перегрузок по току с помощью самовосстанавливающихся предохранителей (только для
МС8.2).
Аналоговые выходы:
Количество – 2;
Каждый выход
конфигурируется под нужный диапазон сигнала:
0-10В или 0-5мА
постоянного тока на нагрузку не более 2 кОм;
0(4)-20мА
постоянного тока на нагрузку не более 500 Ом. Источник напряжения (только для
MC8.2):
Номинальное
напряжение – 24В;
Ток нагрузки – не
более 40мA;
Назначение –
питание аналоговых датчиков. Объем постоянной памяти:
Для алгоритма и его
описания – 44кБ;
Для планировщика –
3кБ;
Для архивирования –
30кБ.
Интерфейсы:
Основные (на
базовом модуле):
RS232С;
RS485 с
гальванической изоляцией.
Дополнительные:3
RS232С;
USB;
Ethernet. Часы
календарь реального времени, поддерживаемые ионистором (энергонезависимость - не
менее 300 часов). Пульт управления3:
Дисплей –
жидкокристаллический, символьный – 2 строки по 16 знаков;
Управление – 4
кнопки;
Индикация – 8
светодиодов состояния дискретных выходов;
Встроенный
интерфейс RS232C.
Примечания:
Контроллеры
обеспечивают организацию до 8 шлейфов охранной, пожарной и тревожной
сигнализации.
В качестве
извещателей могут использоваться:
Токопотребляющие
пожарные извещатели (ПИ) типа ИПК-8, ДИП-ИС, ИП212-18, МАК-ДМ, ИП105-1 и им
подобные. ПИ с нормально-замкнутыми (НЗ) или нормально-разомкнутыми (НР)
контактами типа ИП103-5/4, ИП103-4/1-А2 "МАК-1", ИПР, ИПР-К и им подобные.
Охранные извещатели
с НЗ контактами типа ИО102-4, ИО102-5, "Фотон-4", "Фотон-5", "Фотон-6", "Эхо-3",
"Сокол-2" и им подобные.
Контроллеры
обеспечивают формирование электрического импульса запуска средств пожаротушения
(СП) при совместной
работе с модулями
типа "Веер-1", "Веер-2", "Буран", "Мангуст-6" и им подобным.
|
