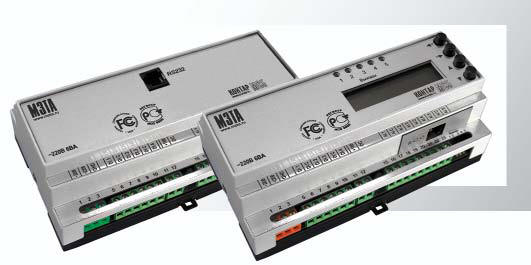

Контроллеры MC5
ТУ
4218-109-00225549-2003 Код ОКП 42 1841
Сертификат на совместимость
технических средств электромагнитную № РОСС RU.АЯ46.Н35519 Сертификат
на соответствие общим требованиям безопасности № РОСС RU.АЯ46.Н35511
НАЗНАЧЕНИЕ
Контроллеры МС5 входят в состав
комплекса КОНТАР. Предназначены для автоматизации небольших объектов,
например, приточных установок, вентиляционных доводчиков, для регулирования
температуры и т.п.
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
Измерение и преобразование в
цифровую форму сигналов, поступающих от аналоговых и дискретных датчиков
технологических параметров.
Формирование дискретных и
аналоговых выходных сигналов для непосредственного управления электрическими
исполнительными механизмами и пусковыми устройствами вентиляторов,
компрессоров, и другого оборудования. Реализация алгоритмов
функционирования, необходимых для управления конкретными технологическими
процессами. Вывод информации на дисплей встроенного пульта оператора,
карманного компьютера (КПК) или на экран монитора персонального компьютера
по каналу интерфейсной связи RS232С. Обеспечение связи через интерфейс RS485
между контроллерами и другими модулями.
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
В состав программного обеспечения
контроллеров входят:
Операционная система (ОС).
ОС обеспечивает связь с другими контроллерами внутри сети, между
контроллерами и оборудованием (датчики, исполнительные органы и т.д.),
осуществляет выполнение функционального алгоритма: загрузка, инициализация,
исполнение или отключение. Кроме того, ОС выполняет функцию самодиагностики.
ОС записывается в контроллеры производителем и не может быть изменена
потребителем.
Функциональный алгоритм
(ФА). Контроллеры МС5 являются свободнопрограммируемыми. ФА разрабатывается
при помощи графической инструментальной системы КОНГРАФ. Загрузка
исполняемого кода в контроллеры осуществляется программой КОНСОЛЬ.
ИСПОЛНЕНИЯ
Контроллеры МС5 выпускаются в
различных базовых исполнениях, отличающихся напряжением питания и
параметрами симис-торных выходных ключей, а также типом клеммников.
Дополнительные узлы (встраиваются внутрь корпуса) прибора используются для
расширения коммуникационных возможностей базовых исполнений контроллеров:
Интерфейсный субмодуль RS232C
- используется для подключения к компьютеру с целью контроля работы,
настройки параметров и загрузки функциональных алгоритмов.
Пульт управления MD8.1 -
используется для индикации и управления. Позволяет выводить на дисплей
значения параметров, производить их настройку, наблюдать по светодиодам за
состоянием дискретных выходов контроллера. Пульт выполняет также функции
интерфейсного субмодуля RS232C (содержит встроенный интерфейс RS232С). В
состав пульта входят часы-календарь.
Исполнения
Краткое описание
МС5.100 Контроллер
МС5.1 (питание ~220В, симисторные выходные ключи для ИУ ~220B, от 7 до
130ВА)
МС5.101 + субмодуль
RS232C
МС5.111 + пульт MD8.1
МС5.100-М Контроллер МС5.1-М
(питание ~200В, симисторные выходные ключи для ИУ от ~24 до 220В, от 2.5 до
20ВА)
МС5.101-М + субмодуль RS232C
МС5.111-М + пульт MD8.1
МС5.200 Контроллер
МС5.2 (питание ~24В, симисторные выходные ключи для ИУ ~24, от 2.5 до 20ВА)
МС5.201 + субмодуль
RS232C
МС5.211 + пульт MD8.1
В таблице указаны шифры для
исполнений контроллеров с винтовыми клеммниками. Пример обозначения шифров
для исполнений контроллеров с разъемно-винтовыми клеммниками: MC5.xxx (r).
ИУ - исполнительные устройства.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Питание:
Напряжение – ~220B (для
МС5.1) или ~24В (для МС5.2) (допускается – от 187 до 242B или
от 20.4 до 26.4B, соответственно);
Частота – от 48 до 62Гц;
Потребляемая мощность – не
более 6ВA.
Конструктивное исполнение:
Клеммник для внешних
электрических подключений – винтовой или разъемно-винтовой;
Габаритные размеры –
157х86х58.5мм (с винтовыми клеммниками) и 157х114х58,5мм (с
разъемно-винтовыми клеммниками);
Масса – не более 0.8кг;
Монтаж – на DIN-рейку по
стандарту DIN EN 50 022 (шириной 35мм);
Степень защиты – IP20.
Дискретные входы:
Количество – 4;
Вид – “сухой” ключ;
Напряжение на ключе – не менее
35В постоянного тока;
Ток через ключ – 10мА
постоянного тока;
Частота коммутации - не более
300Гц;
Гальваническая изоляция – от
аналоговых входных и дискретных выходных цепей.
Аналоговые входы:
Количество - 5;
Возможно подключение следующих
датчиков: Датчики с выходным сигналом постоянного напряжения (от 0 до
10В 0.7%)1. Датчики с выходным сигналом постоянного тока (от
0 до 20мА 0.7%) и (от 4 до 20мА 0.8%). Термопреобразователи
сопротивления2:
500П, 1000П (от -30 до 130°С -
1.0°С, от -100 до 300°С - 1.5°С);
50П, 100П (от -30 до 60°С -
1.0°С, от -100 до 300°С - 1.5°С);
50М, 100М (от -30 до 60°С -
1.0°С, от -50 до 200°С - 1.5°С);
500Н, 1000Н (от -50 до 100°С -
0.6°С, от -50 до 150°С - 0.9°С). Термисторы:
10кОм, при 25°С (от 0 до 100°С
- 0.3°С, от -15 до 150°С - 0.4°С);
3кОм, при 25°С (от 0 до 100°С
- 0.4°С, от -30 до 130°С - 0.5°С). Реостатные датчики от 0-100 Ом до
0-1кОм (от 0 до 100% - 0.5%).
Дискретные выходы:
Количество – 5;
Гальваническая изоляция от
всех остальных цепей. Релейные выходы:
Количество – 3;
Вид – контакт реле на
переключение;
Коммутируемый ток - от 0.005
до 3А (при cos ϕ ≥ 0.2); Симисторные выходы:
|
Количество - 2 (по
трехпроводной схеме): для MC5.1xx:
Напряжение питания ИУ
- ~220В;
Мощность ИУ -
от 7 до 130ВА;
Максимальное
напряжение - ~380В, 50(60)Гц;
Коммутируемый ток -
от 0.02 до 0.8А;
Падение напряжения на
замкнутом ключе - не более 6В.
|
|
для MC5.1xx-M:
от ~24 до 220В; от 2,5 до 20ВА; ~250В, 50(60)Гц; от 0.01 до
0.8А; не более 2В.
|
|
для MC5.2xx;
~24B;
от 2,5 до 20ВА;
~48B, 50(60)ГЦ;
от 0.01 до 0.8А;
не более 2В.
|
Аналоговый выход:
Величина сигнала (по выбору):
0-10В или 0-5мА постоянного
тока на нагрузку не более 2 кОм;
0(4)-20мА постоянного тока на
нагрузку не более 0.5кОм.
Гальваническая изоляция - от
аналоговых входных и дискретных выходных цепей. Источник напряжения
(только для MC5.1): Номинальное напряжение – 18В; Ток
нагрузки – не более 20мA; Назначение – питание одного аналогового
датчика.
Объем постоянной памяти:
Для алгоритма и его описания -
9.5кБ; Для планировщика - 0.5кБ.
Интерфейсы:
Основной (на базовом
модуле) - RS485; Дополнительный3 - RS232С.
Пульт управления3:
Дисплей –
жидкокристаллический, символьный - 2 строки по 16 знаков;
Управление - 4 кнопки;
Индикация – 8 светодиодов
состояния дискретных выходов;
Встроенный интерфейс
RS232C.
Часы календарь реального
времени, поддерживаемые ионистором (энергонезависимость - не менее
300 часов).
1 В скобках указаны диапазон и основная погрешность
измерения.
2 Для
платиновых ТС W100=1.3910, для медных ТС W100=1.4280,
для никелевых ТС W100=1.500.
3 Наличие
данных узлов в зависимости от исполнения.
|
