Наименование:
MR8

Тип:
Модули релейные

ТУ:
ТУ 4218-104-00225549-2002

Краткое тех. описание:
Модули релейные MR8 входят в состав комплекса КОНТАР. Содержат реле и силовые ключи (симисторы). Модули предназначены для применения в автоматизированных системах управления технологическими процессами, а также в системах сбора и переда­чи информации по интерфейсной сети RS485. Реализуют различные алгоритмы управления с дискрет ными выходными сигнала­ми.

Цена MR8:
Уточняйте по телефону или через обратную связь.

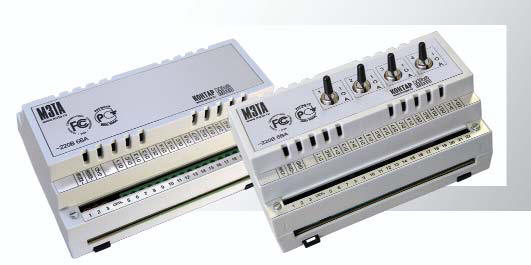

Модули релейные MR8

Модули релейные MR8

ТУ 4218-104-00225549-2002 Код ОКП 42 1841

Cертификат на совместимость технических средств электромагнитную № РОСС RU.АЯ46.Н35520 Cертификат на соответствие общим требованиям безопасности № РОСС RU.АЯ46.Н35512

НАЗНАЧЕНИЕ
Модули релейные MR8 входят в состав комплекса КОНТАР. Содержат реле и силовые ключи (симисторы). Модули предназначены для применения в автоматизированных системах управления технологическими процессами, а также в системах сбора и переда­чи информации по интерфейсной сети RS485. Реализуют различные алгоритмы управления с дискрет' ными выходными сигнала­ми.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
Управление электрическими исполнительными механизмами, пусковыми устройствами насосов, вентиляторов и другого оборудования.
Прием дискретных сигналов от контроллеров МС8 или других устройств для непосредственного (прямого) управления вы­ходными силовыми ключами.
Прием по каналу цифровой интерфейсной связи RS485 от контроллеров МС8 или других устройств сигналов, управляющих выходными силовыми ключами.
Использование информации о состоянии входных дискретных сигналов и органов ручного управления модуля для работы функционального алгоритма и передачи по каналу RS485 на верхний уровень управления.
Переключение режимов управления и ручное управление электрическими исполнительным механизмами и пусковыми уст­ройствами с помощью механических переключателей (тумблеров). Формирование нестабилизированного напряжения 24В постоянного тока для питания внешних цепей.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
В состав программного обеспечения модулей входят:
Операционная система (ОС). ОС обеспечивает восприятие и преобразование в цифровую форму информационных дис­кретных входных сигналов, связь с верхним уровнем управления (контроллер МС8) по интерфейсному каналу связи RS485, отображение, контроль и возможность управления выходами через панель управления (программа КОНСОЛЬ) на экране компьютера. ОС осуществляет выполнение функционального алгоритма: загрузка, инициализация, исполнение или отклю­чение. Кроме того, ОС выполняет функцию самодиагностики. ОС записывается в модули производителем и не может быть изменена потребителем.
Функциональный алгоритм (ФА). Без загрузки ФА возможно использование модулей MR8 в качестве усилительных уст­ройств и устройств расширения дискретных входов и выходов. Модули MR8 также могут быть свободно программируемы­ми. ФА разрабатывается при помощи графической инструментальной системы КОНГРАФ. Загрузка исполняемого кода в модули осуществляется программой КОНСОЛЬ.

ИСПОЛНЕНИЯ
Модули MR8 выпускается в различных исполнениях, отличающихся наличием или отсутствием блока ручного управления, типом и количеством выходных силовых элементов, а также типом клеммников.

Исполнения
Краткое описание
МR8.1101
Модуль релейный MR8 без выходных ключей, расширитель дискретных входов
МR8.1121
Модуль релейный MR8 с 4-мя выходными ключами на электромагнитных реле
МR8.1221
+ панель ручного управления выходными ключами
МR8.1131
Модуль релейный MR8 с 2-мя симисторными выходными ключами (для ИУ 220В, от 7 до 130ВА) и 2-мя выходными ключами на электромагнитных реле
МR8.1231
+ панель ручного управления выходными ключами



Исполнения
Краткое описание





MR8.1141
Модуль релейный MR8 с 2-мя симисторными выходными ключами (для ИУ от ~24 до 220В, от 2.5 до 20ВА) и 2-мя выходными ключами на электромагнитных реле



MR8.1241
+ панель ручного управления выходными ключами



MR8.1151
Модуль релейный MR8 с 4-мя симисторными выходными ключами (для ИУ 220В, от 7 до 130ВА)



MR8.1251
+ панель ручного управления выходными ключами



MR8.1161
Модуль релейный MR8 с 4-мя симисторными выходными ключами (для ИУ от ~24 до 220В, от 2.5 до 20ВА)



MR8.1261
+ панель ручного управления выходными ключами
В таблице указаны шифры для исполнений модулей с винтовыми клеммниками. Пример обозначения шифров для исполне­ний модулей с разъемно-винтовыми клеммниками: MR8.xxxx (r).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Питание:
Напряжение – ~220B (допускается – от 187 до 242B);
Частота – от 48 до 62Гц;
Потребляемая мощность – не более 6ВA.
Конструктивное исполнение:
Клеммник для внешних электрических подключений – винтовой или разъемно-винтовой;
Габаритные размеры – 139х89х63мм (с винтовыми клеммниками) и 139х114х63мм (с разъемно-винтовыми клеммниками);
Масса – не более 0.8кг;
Монтаж – на DIN-рейку по стандарту DIN EN 50 022 (шириной 35мм);
Степень защиты – IP20;
Ручное управление - 4 тумблера или отсутствует.
Дискретные входы:
Количество – 8;
Назначение – использование в работе функционального алгоритма и передача информации на верхний уровень;
Максимальное напряжение постоянного тока на ключе – не менее 35В;
Максимальный постоянный ток на ключе – 10мА;
Гальваническая изоляция от всех остальных цепей.
Дискретные входы управления:
Количество – 4;
Назначение – непосредственное управление выходными ключами; Максимальное напряжение постоянного тока на управляющем ключе – 35В; Максимальный постоянный ток через управляющий ключ – 20мА.
Дискретные выходы:
Количество и тип:
для исполнения MR8 1101 – отсутствуют;
для исполнений MR8 1121 и 1221 – 4 ключа на электромагнитных реле;
для исполнений MR8 1131, 1231, 1141 и 1241 – 2 симисторных ключа и 2 ключа на электромагнитных реле;
для исполнений MR8 1151, 1251, 1161 и 1261 – 4 симисторных ключа.
Гальваническая изоляция от всех остальных цепей.
Релейные выходы:
Вид – "сухой" контакт реле на переключение;
Максимальное напряжение – 250В переменного тока 50(60)Гц;
Коммутируемый ток – от 0.005 до 3А (при cos ϕ=0.2).

Симисторные выходы:
Напряжение питания ИУ –
Мощность ИУ –
Максимальное напряжение –
Коммутируемый ток –
Падение напряжения на замкнутом ключе –



для MR8.1x31 и MR8.1x51:
~220В;
от 7 до 130ВА;
~380В, 50(60)Гц;
от 0.02 до 0.8А;
не более 6В.



для MR8.1x41 и MR8.1x61:
от ~24 до 220В;
от 2,5 до 20ВА;
~250В, 50(60)Гц;
от 0.01 до 0.8А;
не более 2В.
Ручное управление:
Для симисторных ключей:
переключатель режимов управления "Автомат"-"Ручное";
переключатель ручного управления "Больше"-"Выключено"-"Меньше" (с самовозратом в состояние "Выключено") на пару
выходов.
Для релейных ключей:
переключатель режимов управления "Автомат"-"Выключено"-"Включено" на каждый выход.
Гальваническая изоляция:
Питание модуля / остальные цепи – 1500В (электрическая прочность изоляции); Выходные ключи / остальные цепи – 500В;
Дискретные входы и источник питания ±24В / остальные цепи – 100В; Интерфейс RS485 / остальные цепи – 100В.
Источник напряжения:
Номинальное напряжение – 24В (нестабилизированное);
Ток нагрузки – не более 40мA;
Назначение – питание датчиков и (или) дискретных входов контроллера МС8.1.
Объем постоянной памяти:
Для алгоритма и его описания – 10.5кБ; Для планировщика – 0.5кБ.
Интерфейс:
RS485.
