Наименование:
MR4

Тип:
Модуль релейный

ТУ:
ТУ 4218-112-00225549-2005

Краткое тех. описание:
Модуль релейный MR4 входит в состав комплекса КОНТАР. Основное назначение модуля: фазоимпульсное управление ак­тивной нагрузкой, например, осветительными приборами или нагревателями, а также управление внешними симисторами или тиристорами.

Цена MR4:
Уточняйте по телефону или через обратную связь.

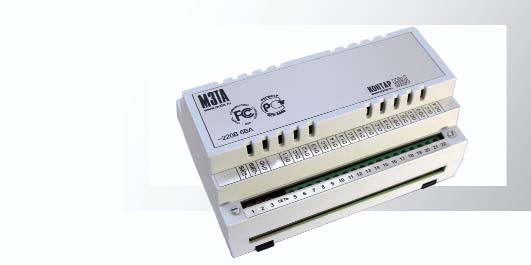

Модуль релейный MR4

Модуль релейный MR4

ТУ 4218-112-00225549-2005 Код ОКП 42 1841

Cертификат на совместимость технических средств электромагнитную и на соответствие общим требованиям безопасности № POCC.RU.АЯ46.Н35953

НАЗНАЧЕНИЕ
Модуль релейный MR4 входит в состав комплекса КОНТАР. Основное назначение модуля: фазоимпульсное управление ак­тивной нагрузкой, например, осветительными приборами или нагревателями, а также управление внешними симисторами или тиристорами.
Модуль может быть использован в двух основных режимах:
Управление выходной мощностью в соответствии с предварительно запрограммированным алгоритмом. Воздействие на
алгоритм осуществляется через дискретные входы прибора.
Управление выходной мощностью в соответствии с сигналами, передаваемыми по интерфейсному каналу RS485.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
Управление электрической мощностью активной нагрузки в режиме фазоимпульсной модуляции. Выполнение алгоритмов функционирования, необходимых для управления конкретным технологическим процессом. Использование информации о состоянии входных дискретных сигналов модуля для работы функционального алгоритма и передачи по каналу RS485 на верхний уровень управления. Обмен информацией с контроллерами сети по интерфейсу RS485.
Прием дискретных сигналов от контроллеров МС8 или других устройств для непосредственного (прямого) управления вы­ходными силовыми ключами. Формирование нестабилизированного напряжения 24В постоянного тока для питания внешних цепей.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
В состав программного обеспечения модуля входят:
Операционная система (ОС). ОС обеспечивает восприятие и преобразование в цифровую форму информационных дис­кретных входных сигналов, связь с верхним уровнем управления (контроллер МС8) по интерфейсному каналу связи RS485, отображение, контроль и возможность управления выходами через панель управления (программа КОНСОЛЬ) на экране компьютера. ОС осуществляет выполнение функционального алгоритма: загрузка, инициализация, исполнение или отклю­чение. Кроме того, ОС выполняет функцию самодиагностики. ОС записывается в модуль производителем и не может быть изменена потребителем.
Функциональный алгоритм (ФА). Без загрузки ФА возможно использование модуля MR4 в качестве усилительного уст­ройства и устройства расширения дискретных входов и выходов. Модуль MR4 также может быть свободно программируе­мым. ФА разрабатывается при помощи графической инструментальной системы КОНГРАФ. Загрузка исполняемого кода в модуль осуществляется программой КОНСОЛЬ.
ИСПОЛНЕНИЯ
Исполнения                                                                                 Краткое описание
MR4                 Модуль MR4 с винтовыми клеммениками
MR4(r)              Модуль MR4 с разъемно-винтовыми клеммениками

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Питание:
Напряжение – ~220B (допускается – от 187 до 242B);
Частота – от 48 до 62Гц;
Потребляемая мощность – не более 6ВA.
Конструктивное исполнение:
Клеммник для внешних электрических подключений – винтовой или разъемно-винтовой;
Габаритные размеры – 139х89х63мм (с винтовыми клеммниками) и 139х114х63мм (с разъемно-винтовыми клеммниками);
Масса – не более 0.8кг;
Монтаж – на DIN-рейку по стандарту DIN EN 50 022 (шириной 35мм);
Степень защиты – IP20.
Дискретные входы:
Количество – 8;
Назначение – использование в работе функционального алгоритма и передача информации на верхний уровень;
Максимальное напряжение постоянного тока на ключе – 35В;
Максимальный постоянный ток на ключе – 10мА;
Гальваническая изоляция от всех остальных цепей.
Дискретные входы управления:
Количество – 4;
Назначение – непосредственное управление выходными ключами;
Максимальное напряжение постоянного тока на управляющем ключе – не менее 35В;
Максимальный постоянный ток через управляющий ключ – 20мА.
Аналоговые выходы:
Количество – 4;
Вид – симисторные;
Максимальное напряжение – 250В переменного тока 50(60)Гц;
Коммутируемый ток – от 0.005 до 3А;
Падение напряжения на замкнутом ключе – не более 6В;
Гальваническая изоляция от всех остальных цепей.
Гальваническая изоляция:
Питание модуля / остальные цепи – 1500В (электрическая прочность изоляции); Выходные ключи / остальные цепи – 500В;
Дискретные входы и источник питания ±24В / остальные цепи – 100В; Интерфейс RS485 / остальные цепи – 100В.
Источник напряжения:
Номинальное напряжение – 24В (нестабилизированное);
Ток нагрузки – не более 40мA;
Назначение – питание датчиков и (или) дискретных входов контроллера МС8.1x1.
Объем постоянной памяти:
Для алгоритма и его описания – 10.5кБ; Для планировщика – 0.5кБ.
Интерфейс:
RS485.
