Модули расширения ME4



ТУ 4218-114-00225549-2006 Код ОКП 42 1841



НАЗНАЧЕНИЕ

Модули расширения MЕ4 входят в состав комплекса КОНТАР. Основное назначение модулей — расширители дискретных входов и выходов контроллера МС8. Обмен информацией между модулем МЕ4 и контроллером МС8 осуществляется по интерфейсу RS232C. Обработка информации производится в течение одного цикла процессора контроллера.

Соединенные устройства (MC8 и ME4) представляют собой "расширенный" контроллер, имеющий: 16 дискретных входов, 8 ана­логовых входов, 8 или 12 дискретных выходов (в зависимости от исполнения МЕ4) и 2 аналоговых выхода. "Расширенный" конт­роллер может быть включен в сеть КОНТАР по интерфейсу RS485 как один прибор.



ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

Управление электрическими исполнительными механизмами, пусковыми устройствами насосов, вентиляторов и другого

оборудования.

Прием по каналу цифровой интерфейсной связи RS232C от контроллеров МС8 сигналов, управляющих выходными силовыми

ключами.

Использование информации о состоянии входных дискретных сигналов и органов ручного управления модуля для передачи

по каналу RS232С в контроллер MC8.

Формирование нестабилизированного напряжения 24В постоянного тока для питания внешних цепей.



ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

В состав программного обеспечения модулей входит oперационная система (ОС). ОС обеспечивает восприятие и преобразование в цифровую форму информационных дискретных входных сигналов, связь с контроллером МС8 по интерфейсному каналу связи RS232С, отображение, контроль и возможность управления выходами через панель управления (программа КОНСОЛЬ) на экране компьютера. Кроме того, ОС выполняет функцию самодиагностики. ОС записывается в модули производителем и не может быть изменена потребителем.

Функциональный алгоритм в модули МЕ4 не загружается. В функциональный алгоритм контролера МС8 должен быть включен ал-гоблок "МЕ4" из библиотеки КОНГРАФ.



ИСПОЛНЕНИЯ

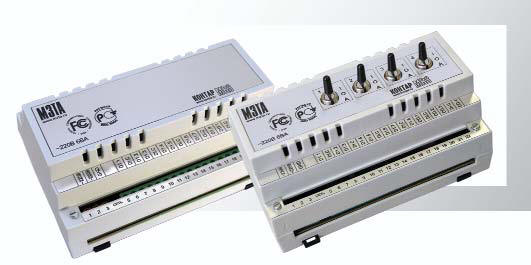

Модули ME4 выпускаются в различных исполнениях, отличающихся напряжением питания, наличием или отсутствием выходных силовых элементов и панели ручного управления, а также типом клеммников.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Питание:

Напряжение – ~220B (для ME4.1) или ~24B (для ME4.2) (допускается от ~187 до 242B или от ~20.4 до 26.4В, соответственно);

Частота – от 48 до 62Гц;

Потребляемая мощность – не более 6ВA.

Конструктивное исполнение:

Клеммник для внешних электрических подключений – винтовой или разъемно-винтовой;

Габаритные размеры – 139х89х63мм (с винтовыми клеммниками) и 139х114х63мм (с разъемно-винтовыми клеммниками);

Масса – не более 0.8кг;

Монтаж – на DIN-рейку по стандарту DIN EN 50 022 (шириной 35мм);

Степень защиты – IP20;

Ручное управление - 4 тумблера или отсутствует.

Дискретные входы:

Количество – 12;

Назначение – использование в работе функционального алгоритма и передача информации на верхний уровень;

Максимальное напряжение постоянного тока на ключе – не менее 35В;

Максимальный постоянный ток на ключе – 10мА;

Гальваническая изоляция от всех остальных цепей;

Модули МЕ4.x221 дополнительно имеют 4 внутренних сигнала для контроля состояния органов ручного управления.

Дискретные выходы:

Количество:

для исполнений ME4 1101 и 2101 – отсутствуют; для остальных исполнений – 4 ключа на электромагнитных реле. Гальваническая изоляция от всех остальных цепей. Вид – "сухой" контакт реле на переключение; Максимальное напряжение – 250В переменного тока 50(60)Гц; Коммутируемый ток – от 0.005 до 3А (при cos ϕ ≥ 0.2); Ручное управление (только для исполнений ME4 1221 и 2221):

Переключатель режимов управления "Автомат"-"Выключено"-"Включено" на каждый выход.

Гальваническая изоляция:

Питание модуля / остальные цепи – 1500В (электрическая прочность изоляции); Выходные ключи / остальные цепи – 500В;

Дискретные входы и источник питания ±24В / остальные цепи – 100В; Интерфейс RS232С / остальные цепи – 100В.

Источник напряжения:

Номинальное напряжение – 24В (нестабилизированное);

Ток нагрузки – не более 20мA;

Назначение – питание датчиков и (или) дискретных входов контроллера МС8.1.

Интерфейс:

RS232С.
