Наименование:
МИНИТЕРМ-У.2

Тип:
Регуляторы для автоматизации технологических процессов

ТУ:
–

Краткое тех. описание:
Регуляторы МИНИТЕРМ-У2 предназначены для автоматизации паровых и водогрейных котлов малой мощности (например, серии ДЕ), печей и сушильных камер, водо- и воздухоподогревателей, приточных вентиляционных установок, систем теплоснабжения, а также многих других процессов и установок.

Цена МИНИТЕРМ-У.2:
Уточняйте по телефону или через обратную связь.

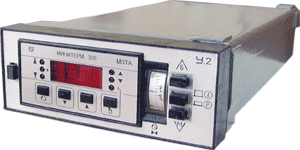

Регуляторы для автоматизации технологических процессов МИНИТЕРМ-У.2

Назначение

Регуляторы МИНИТЕРМ-У2 предназначены для автоматизации паровых и водогрейных котлов малой мощности (например, серии ДЕ), печей и сушильных камер, водо- и воздухоподогревателей, приточных вентиляционных установок, систем теплоснабжения, а также многих других процессов и установок.

В приборе объединены

Микропроцессорный регулятор МИНИТЕРМ 300 любой модификации (может быть заменен без демонтажа прибора);
Тиристорный усилитель мощности для управления однофазными двигателями исполнительных механизмов мощностью до 75 ВА;
Аппаратная станция ручного управления исполнительным механизмом, включающая стрелочный индикатор положения с органами настройки шкалы;
Три реле РЭС-22.

МОДИФИКАЦИИ
Модификация	Аналоговые входы
МИНИТЕРМ 0-У.2	5 для работы с датчиками 0-5; 0(4)-20 мА; 0-50 мВ; 0-10 В постоянного тока
МИНИТЕРМ 2-У.2	1 или 2 для работы с термометрами сопротивления 50 П; 50 М; 100 П; 100 М 1 для работы с датчиками постоянного тока
МИНИТЕРМ 3-У.2	1 для работы с термопарой: ХА(K); ХК(L); ПП(S) 2 для работы с датчиками постоянного тока

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Выходы	Вид и параметры выходного сигнала
Импульсный выход	1 по трехпроводной схеме с гальванической изоляцией выходных цепей. Коммутирующая способность до ˜220 В с частотой 50(60) Гц, мощность нагрузки от 10 до 100 ВА
Контактные выходы реле	Каждый выход имеет одну гальваническую изолированную группу нормально разомкнутых контактов, с коммутирующей способностью до ˜220 В; 0,15 А; 50-1000 Гц
Аналоговый выход	0-5 мА постоянного тока на нагрузку до 2 кОм

Питание: ˜(220 +22/-33) В, с частотой (50±1), (60±2) Гц.
Масса: не более 3,5 кг.
Габаритные размеры: 60х160х325 мм.
Монтаж : щитовой утопленный.
Подключение: 30 клеммных винтов.
