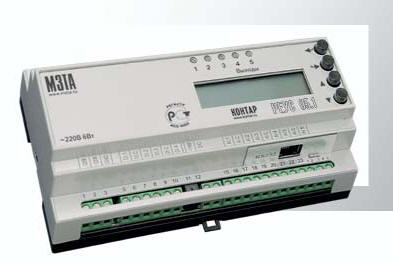

Контроллеры КОНТАР МС5_РЕУС 05
для работы с унифицированными датчиками
ТУ
4218-109-00225549-2003 Код ОКП 42 1841
НАЗНАЧЕНИЕ
Контроллеры МС5_РЕУС 05
предназначены для автоматического регулирования разнообразных
технологических параметров (давления, перепада давления, расхода, уровня
жидкости и т.п.) в промышленных и отопительных котельных, теплоэнергетике,
металлургии, химической, нефтеперерабатывающей и других отраслях
промышленности.
ИСПОЛНЕНИЯ
|
Исполнения
MC5_РЕУС 05.1
MC5_РЕУС 05.2
|
Краткое описание
Запрограммированный
контроллер MC5.111. Встроенный пульт управления MD8.1. Для
управления аналоговым исполнительным механизмом с сигналом 0-10В или
4-20мА
Запрограммированный
контроллер MC5.111. Встроенный пульт управления MD8.1. Для
управления 3-х позиционным исполнительным механизмом ~220В, типа КЗР
|
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
Измерение сигнала, поступающего от
унифицированного датчика регулируемого параметра и реостатного датчика
положения регулирующего органа.
Преобразование сигнала,
измеренного унифицированным датчиком регулируемого параметра, в натуральные
физические единицы по выбору потребителя (кг/сек, Па, мм Н2О и т.п.).
Введение задания.
Формирование сигнала отклонения
регулируемого параметра от задания.
Для МС5_РЕУС 05.1: формирование
алгоритма ПИД-регулирования с аналоговым выходным сигналом, воздействующим
на исполнительный механизм.
Для МС5_РЕУС 05.2: формирование
алгоритма ПИ-регулирования с импульсным выходным сигналом, воздействующим на
исполнительный механизм.
Сигнализация предельно допустимых
значений отклонения регулируемого параметра от задания (нижнего и верхнего),
а также обрыва датчиков регулирующего органа и регулируемого параметра
(только для датчика 4-20 мА), с формированием дискретных выходных сигналов.
Индикация и настройка параметров,
ручное управление выходами с помощью встроенного пульта управления.
Объединение в сеть приборов комплекса КОНТАР по интерфейсу RS485. Контроль
текущих значений времени и календарной даты. Подключение к компьютеру по
интерфейсу RS232С.
|
