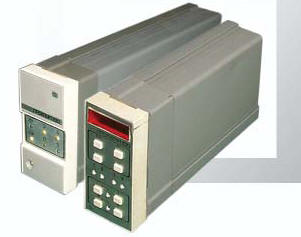

Приборы регулирующие программируемые
микропроцессорные ПРОТАР
ПРОТАР
102, 112 ТУ 311-0225542.071-91 ПРОТАР 120, 130 ТУ 311-0225542.072-91 Код ОКП
42 1841
НАЗНАЧЕНИЕ
Приборы предназначены для
применения в автоматизированных системах управления и в локальных системах
регулирования в различных отраслях промышленности. Приборы используются а
схемах стабилизации технологических параметров, программного, каскадного,
многосвязного регулирования с реализацией сложных алгоритмов обработки
информации.
Каждый прибор комплекса ПРОТАР
может заменить в среднем от четырех до шести приборов комплекса КАСКАД 2 в
различных сочетаниях. Может применяться в разных отраслях промышленности.
Является универсальным и многофункциональным.
ИСПОЛНЕНИЯ
|
Характеристика
|
Исполенения ПРОТАР |
|
102 |
112 |
120 |
130 |
|
Число дискретных входов
|
11
|
10 |
11 |
10 |
|
Количество свободно
программируемых функций
|
60
|
60 |
47 |
47 |
|
Наличие жесткой структуры
|
+
|
+ |
|
|
|
Настройка параметров ПИД
регулятора
|
полуавтоматическая
|
автоматическая |
|
Пульт оператора
|
встроенный
|
выносной |
встроенный |
выносной |
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
Первоначальная установка,
изменение и индикация параметров, индикация входных сигналов,
программирование структуры прибора, а также диагностика, индикация и
сигнализация отказов прибора помощью кнопок и индикаторов пульта оператора.
Гальваническое разделение четырех
аналоговых входных сигналов и двух дискретных входных сигналов друг от друга
и от других сигналов.
Безударное переключение режимов
управления с автоматического на ручное и обратно, ручное управление пультом
оператора и с верхнего уровня управления. Цифровая индикация сигналов и
параметров. Энергонезависимая память для хранения настроек и значений
параметров.
Наиболее часто используемые
свободно программируемые функции:
Регулирование в соответствии с П,
ПД, ПИ, ПИД - алгоритмом: один или два независимых канала с импульсным
выходом и(или) один канал с аналоговым выходом.
Вычисление сигналов
рассогласования, задания и других промежуточных сигналов алгоритма (возможно
с использованием сложных алгоритмов обработки входных сигналов).
Селектирование, переключение и отключение сигналов.
Введение в алгоритмы регулирования
дополнительных статических и динамических, линейных и нелинейных звеньев.
Автоматическое изменение любых параметров и (или) перестройка алгоритма
прибора по алгоритму пользователя. Формирование сигналов программного
задатчика. Каскадное регулирование.
Формирование сигнала аварийной
сигнализации отказа системы регулирования по сформированному потребителем
алгоритму, в том числе защита от обрыва в цепи датчика. Индикация любых
параметров в удобных для пользователя размерностях.
ТЕНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Питание:
Напряжение – ~220В (допускается –
от 187 до 242B);
Частота – от 48 до 62Гц;
Потребляемая мощность – не более
10ВА.
Конструктивное исполнение:
Габаритные размеры:
для прибора – 120х60х370мм;
для пульта оператора –
130х60х32мм.
Масса:
для исполнений ПРОТАР 102, 120 –
не более 2.6кг;
для исполнений ПРОТАР 112, 130 с
выносным пультом оператора – не более 3.1кг;
Монтаж – щитовой.
Аналоговые входы:
Количество – 6;
Вид – 0-5мА, 0-20мА, 4-20мА, 0-2В,
0-10B постоянного тока;
Гальвоническая изоляция для 4
входов.
Дискретные входы:
Количество – в зависимости от
исполнения (см. таблицу исполнений).
Импульсные/дискретные выходы:
Количество – 5;
Вид (по выбору):
постоянно пульсирующий ток 0, 24В;
изменение состояния бесконтактного
ключа, с коммутирующей способностью 45В, 0.15А.
Аналоговые выходы:
Количество – 2;
Вид – 0-10В, 0-5мА, 0-20мА, 4-20мА
постоянного тока.
|
