Индикатор положения унифицированный ИПУ
Общепромышленное исполнение ТУ
25.02.050044-76-74 Экспортное исполнение ТУ 25.02.ЭД1.050044-79 Код ОКП 42
1898
НАЗНАЧЕНИЕ
Индикатор положения
унифицированный предназначен для применения в системах автоматического
регулирования различных технологических процессов и выполняет функции
определения положения рабочего органа исполнительного механизма (в
процентах от его полного хода), снабженного потенциометрическим либо
индуктивным датчиком перемещения.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Питание:
Напряжение – ~220В (допускается –
от 187 до 242B);
Частота – от 48 до 62Гц;
Потребляемая мощность – не более
8ВА.
Конструктивное исполнение:
Габаритные размеры – 60х60х185мм;
Масса – не более 0.5кг; Монтаж – щитовой; Подключение – штепсельный разъем.
Источник напряжения:
Напряжение – от 11 до 15В;
Сопротивление нагрузки – не менее 70 Ом; Назначение – питание датчиков
перемещения.

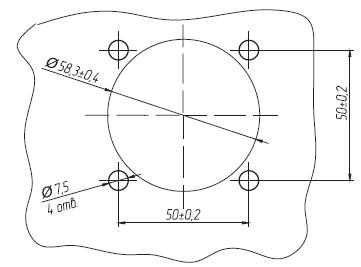

Разметка отверстий для крепления
индикатора ИПУ
|
