ПРОГРАММНО-ТЕХНИЧЕСКИЙ КОМПЛЕКС КОНТАР

Общая характеристика программно-технического комплекса КОНТАР

НАЗНАЧЕНИЕ

Программно-технический комплекс КОНТАР предназначен для автоматического управления, сбора и передачи информации (мониторинга) и дистанционного управления (диспетчеризации) технологическими процессами, прежде всего в ЖКХ (теплоснабжение, вентиляция, кондиционирование), а также в промышленности (при производстве строительных материалов, пищевых продуктов, кристаллов, пленок и т.д.).

Комплекс обеспечивает сбор информации от разнообразных источников, используемых на объекте (датчики температуры, давления, расхода, тепло-, водо- и электросчетчики и т.п.) и передачу ее на верхний уровень. Возможно также и полностью автономное применение аппаратуры комплекса в виде отдельных модулей.

Контроллеры, выполняющие общую задачу распределенного управления, связаны между собой интерфейсом и общим протоколом обмена. Функции сложных систем управления распределяются по приборам комплекса и, как правило, не требуют централизованного управления, что обеспечивает высокую живучесть.

Комплекс построен на новейшей элементной базе и обеспечивает простой доступ к современным коммуникационным технологиям (подключение к сети Ethernet, передача информации по сотовой сети стандарта GSM/CDMA).

КОНТАР может использоваться для решения многих задач также с помощью дополнения его оборудованием других производителей. Для мониторинга состояния оборудования, отображения на экране, диспетчеризации, тревожных оповещений и т.д. используется как локальная сеть, так и сеть Интернет.

ПТК КОНТАР широко распространяется во всем мире, конкурируя с ведущими мировыми производителями средств автоматизации.

АППАРАТНАЯ ЧАСТЬ КОМПЛЕКСА

В аппаратную часть комплекса входят:

Контроллеры измерительные МС8 (основные приборы комплекса);

Контроллеры МС5 (контроллеры с силовыми выходами);

Модули релейные MR8 (модули с силовыми выходами и расширители дискретных входов);

Модуль релейный MR4 (модуль для плавного (ФИМ) управления мощностью нагрузки);

Модули расширения МЕ4 (расширители дискретных входов и выходов контроллера МС8);

Выносной пульт управления MD8.3.

Архитектура аппаратной части ПТК КОНТАР обеспечивает большую гибкость и возможность наращивать систему.

Каждый контроллер или модуль может быть использован автономно или входить в состав локальных сетей, организованных по интерфейсному каналу RS485. При этом один контроллер МС8 выполняет функцию ведущего (Master), а остальные - ведомых (Slave) приборов. Через Master контроллер обеспечивается связь с верхним уровнем управления.

2 контроллера МС8 могут быть объединены между собой по каналу RS232C. Такая связка образует “составной” контроллер и обеспечивает автономность от сети RS485. Этим достигается большая скорость обмена данными между контроллерами и высокая надежность связи.

Для расширения дискретных входов и выходов к контроллеру МС8 по каналу RS232C может быть подключен модуль МЕ4, образуя “расширенный” контроллер.

Расширенный и составной контроллеры также могут быть включены в состав сети.

Между сетями КОНТАР может быть организован межсетевой обмен параметрами. Каждая сеть контроллеров может запрашивать параметры не более чем из 10 других сетей. Межсетевой обмен осуществляется по протоколу TCP/IP (Ethernet).

Контроллеры МС8 позволяют подключить по каналу RS232С различные устройства: тепло-, электро, водосчетчики, измерители параметров элетросети, модули ввода-вывода“Beckhoff”, сети устройств MODBUS RTU, Bacnet MCTP, Bacnet IP, LON, DCON, СПСеть, кольцо регуляторов МИНИТЕРМ, сотовые модемы, датчики Гиперфлоу.

ПРОГРАММНАЯ ЧАСТЬ КОМПЛЕКСА

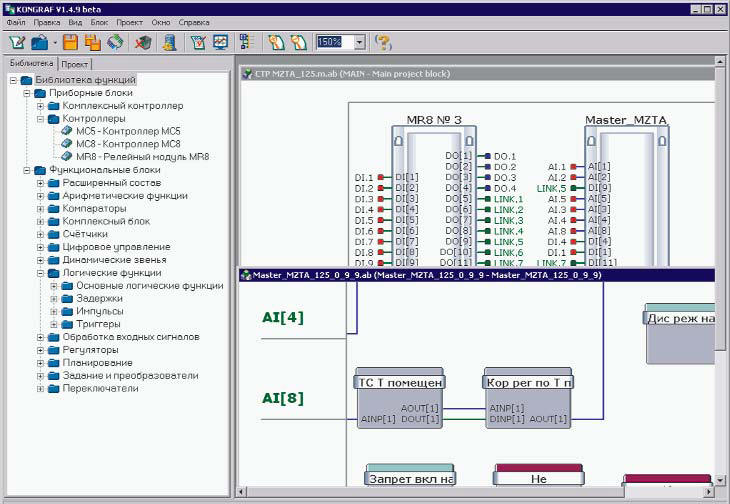

КОНГРАФ - инструментальная система программирования алгоритмов, ориентированная на специалистов КИПиА, предназначена для разработки алгоритмов конкретных технологических проектов.

Программа дает пользователю возможность на доступном технологическом языке функциональных блоков запрограммировать свою задачу или выбрать наиболее близкое решение из предлагаемого набора типовых проектов.

Программа позволяет создавать проекты как для одного контроллера, так и группы контроллеров, объединённых в единую приборную сеть. Требуемый для управления объектом алгоритм разрабатывается с помощью встроенной в программу библиотеки функций. Библиотека функций постоянно расширяется при появлении новых версий программы.

Программа дает возможность произвести отладку всего алгоритма или его части и устранить ошибки до загрузки в контроллеры.

После разработки алгоритма проводится компиляция, результатом которой являются файлы с исполняемым кодом (они загружается в сами приборы).

Компиляция созданного алгоритма в исполняемый код может быть произведена:

локально (при наличии на компьютере установленного программного обеспечения Компилятор Keil C51); удаленно, с использованием компилятора на Интернет сервере (требуется постоянное или коммутируемое подключение к Интернет, в том числе GPRS, CDMA или dial-up).

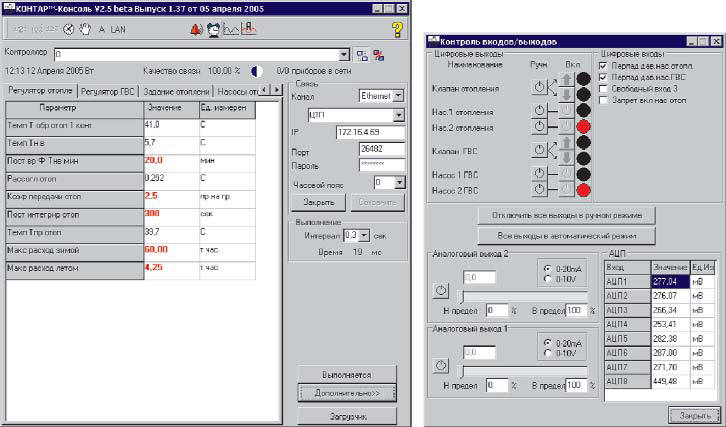

КОНСОЛЬ - программа для наладки, мониторинга и управления контроллером или сетью контроллеров через различные коммуникационные интерфейсы. Существует в двух версиях: для работы на ПК и для работы на карманных компьютерах (КПК, PocketPC).

Основные функции, выполняемые

программой КОНСОЛЬ:

Загрузка в контроллеры функциональных алгоритмов.

Контроль и изменение параметров.

Изменение режима работы.

Управление выходами.

Построение и отображение графиков различных переменных для отладки технологического процесса.

MC8Net Конфигуратор - программа для настройки межсетевого обмена. Межсетевой обмен — это обмен параметрами между сетями контроллеров. Программа позволяет сделать настройку перессылки: выбрать параметры как источники в одной сети и соответствующие им параметры в качестве приемников информации в другой сети, таким образом создать таблицу обмена параметрами и затем загрузить ее в контроллеры.

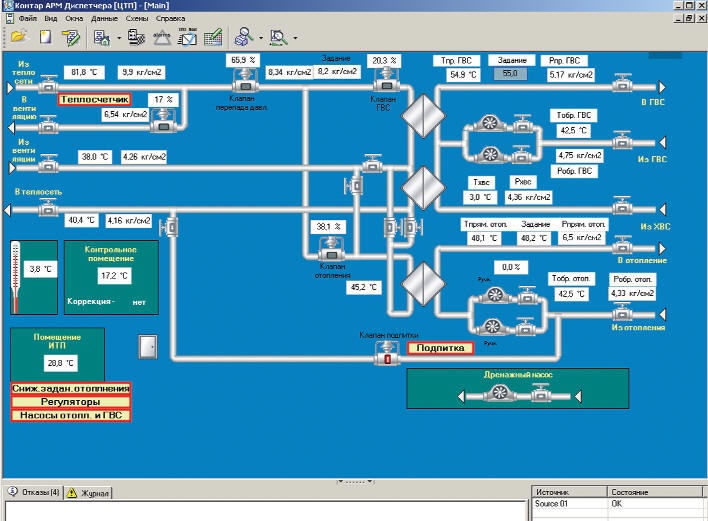

КОНТАР АРМ - это система диспетчеризации для ПТК КОНТАР, предназначена для создания автоматизированного рабочего места диспетчера. Система состоит из серверной и клиентской частей, включающие базу данных, архив, пользовательский интерфейс и сервис взаимодействия с контроллерами.

Существует две версии программы АРМ для

Ethernet и RS232C:

Версия программы для подключения по сети Ethernet (Интернет). Данная версия позволяет работать с несколькими сетями контроллеров и с несколькими диспетчерскими компьютерами, объединенными в локальную сеть Ethernet или сеть Интернет. Если используется один диспетчерский компьютер, то на нем устанавливается полный пакет программы АРМ: серверная часть и клиентская часть. Если используются несколько диспетчерских компьютеров, то на один из них устанавливается серверная и клиентская части программы, а на остальные - только клиентские. К локальной сети Ethernet (Интернет) подключается Master-контроллер каждой сети приборов. Возможно также непосредственное подключение Master-контроллера (через Cross-кабель) к диспетчерскому компьютеру.

Версия программы для подключения по каналу RS232. Данная версия позволяет работать с сетью приборов, Master-контрол-лер которой подключен к диспетчерскому компьютеру по каналу RS232C. В частном случае сеть контроллеров может состоять из одного Master-контроллера МС8.

Система может использоваться для непрерывного круглосуточного наблюдения за объектами. Идеально подходит для диспетчеризации крупных объектов, таких как жилые комплексы, административные и офисные здания, торговые и спортивно-развлекательные комплексы и т.д.

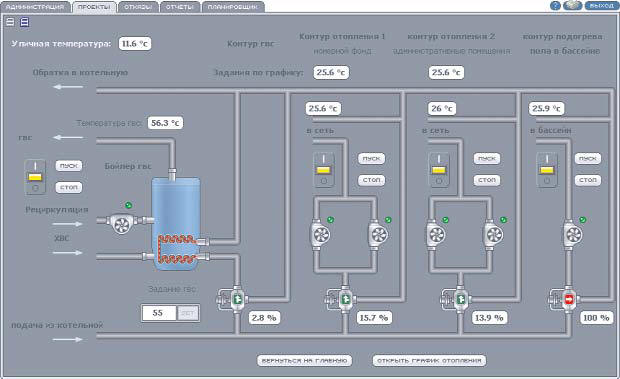

КОНТАР SCADA - это система диспетчеризации для ПТК КОНТАР. Данное программное обеспечение не распространяется среди пользователей, а установлено на сервере, выведено в сеть Интернет и предоставлено в общее пользование. Каждому пользователю ПТК КОНТАР может быть выделен доступ в систему (имя пользователя и пароль) для создания собственного проекта диспетчеризации. Для работы с системой никаких специальных программ не требуется, достаточно стандартного Интернет- браузера, например, Internet Explorer, входящего в состав Windows. Пользователь может работать со своим проектом, никак не влияя на работу других пользователей. Доступ к системе может быть осуществлен с любого компьютера, подключенного к сети Интернет.

Данная система идеально подходит для диспетчеризации удаленных необслуживаемых объектов, например, модульных котельных, ЦТП, ИТП, небольших магазинов и ресторанов, заправочных станций и т.п. в условиях, когда нецелесообразно организовывать отдельную диспетчерскую службу или отсутствует необходимость непрерывного наблюдения за значениями параметров на объектах.

При этом следует иметь в виду, что система не предназначена для непрерывного круглосуточного наблюдения за объектами.

Возможности программ КОНТАР АРМ и КОНТАР SCADA:

Создание мнемосхемы объекта при помощи встроенного конструктора.

Создание пользовательской библиотеки компонентов для конструктора (для КОНТАР АРМ).

Просмотр и изменение значений параметров.

Работа с расписанием, встроенным в контроллеры.

Построение графиков значений параметров в режиме реального времени.

Архивирование значение параметров с заданным периодом. Периодическая отправка по e-mail архивных данных пользователю в формате Excel.

Построение графиков параметров, считанных из архива.

Оповещение пользователей путем рассылки SMS и (или) e-mail о возникновении на объекте аварийной ситуации. Управление правами доступа (функция администрирования). Для применения других SCADA-систем предоставляется OPC-сервер.

Мы предлагаем пользователю также приборы КОНТАР, запрограммированные под конкретные задачи.

Oсуществляется комплектная поставка оборудования: датчики, исполнительные механизмы, модемы, выносные пульты, КПК и другие устройства.

Программы КОНТАР АРМ, КОНТАР SCADA могут быть использованы для диспетчеризации и мониторинга объектов, автоматизированных на базе традиционных регуляторов МИНИТЕРМ 300, 400 и 450. Связь обеспечивается через контроллер МС8, объединенный с регуляторами в кольцо по интерфейсу RS232C. Количество регуляторов МИНИТЕРМ - не более 16. Количество параметров регуляторов - до 255.

Оказывается техническая поддержка применения ПТК КОНТАР и проводится обучение.

ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ

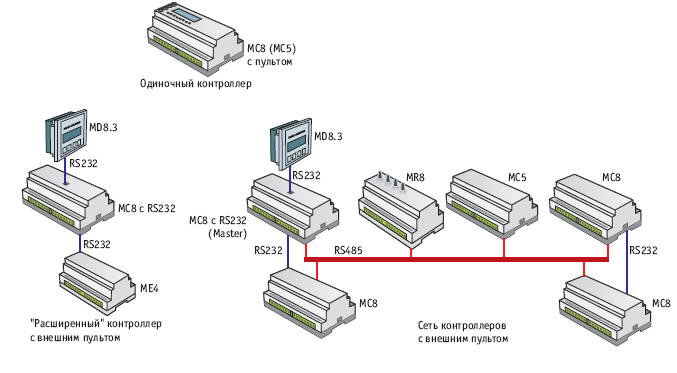

Примеры соединений контроллеров для локальной автоматизации без диспетченизации

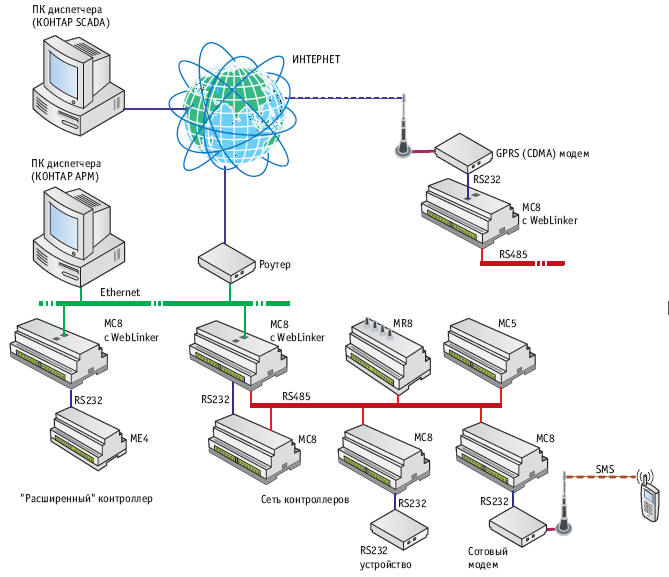

Примеры сетей с диспетчеризацией
