Наименование:
СВП.М

Тип:
Счетчики пара вихревые

ТУ:
№ 18573-99

Краткое тех. описание:
Счётчик пара СВП предназначен для измерения объёма (массы) пара, а также количества тепловой энергии, переносимой паром

Цена СВП.М:
Уточняйте по телефону или через обратную связь.

Счетчики пара вихревые СВП.М

Счетчики пара вихревые СВП.М

Назначение:

Счётчик пара СВП предназначен для измерения объёма (массы) пара, а также количества тепловой энергии, переносимой паром.

Измеряемая среда - насыщенный или перегретый пар с параметрами:

  • температура, °С - от 100 до 250;

  • рабочее давление, МПа - 1,6; 2,5.

Датчик расхода преобразует объём проходящего пара при рабочем давлении в последовательность электрических импульсов ценой каждого 1x10-3 или 0,1x10-3 м 3/имп в зависимости от типоразмера.

Блок БКТ.М устанавливается в отапливаемых помещениях и обеспечивает:

  • подключение и электрическое питание по 4 каналам датчиков расхода с частотным или число-импульсным выходом (электромагнитных, вихревых, турбинных);

  • подключение и электрическое питание по 6 каналам датчиков температуры и давле-ния с токовым выходом 0-5 мА или 4-20 мА;

  • обработку сигналов с датчиков по заданным алгоритмам;

  • вычисление количества тепловой энергии и массы пара в соответствии с правилами учёта тепловой энергии и теплоносителя;

  • регистрацию и хранение информации о среднечасовых параметрах (расход, давле-ние, температура, тепловая мощность, масса пара и масса возвращённого конденса-та) и итоговых параметрах (количество тепловой энергии, масса теплоносителя и время наработки) за последние 2 месяца в энергонезависимой памяти;

  • передачу информации на верхний уровень с помощью стандартного интерфейса RS232, RS485;

  • запись сохраняемой информации на магнитный диск с помощью встроенного диско-вода;

  • отображение информации о параметрах при помощи встроенного жидкокристалли-ческого дисплея (индикатора).

Блок реализует любые конфигурации технологических систем.
Изменение конфигурации систем и ее параметров может быть осуществлено непосред-ственно на месте эксплуатации с клавиатуры.
Государственный реестр № 18573-99. Сертификат № 6583.

Комплект поставки:

  • датчик расхода ДРГ.М;

  • датчик расхода конденсата ДРЖИ;

  • датчик избыточного (абсолютного) давления 408-ДИ или 408-ДА с токовым выхо-дом 4-20 мА;

  • датчик температуры с унифицированным токовым выходным сигналом 0-5 или 4-20 мА ТСМУ (ТСПУ);

  • блок контроля теплоты микропроцессорного БКТ.М.

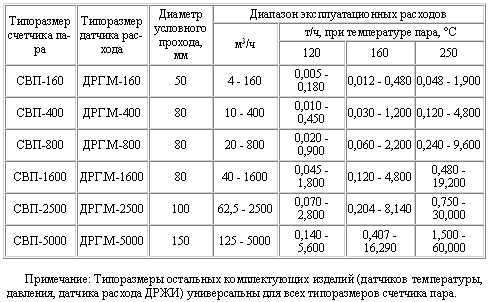

Технические характеристики:
