Описание
Технические данные

Наименование:
4162 ДСТ

Тип:
Датчики силоизмерительные тензорезисторные консольные

ТУ:
ТУ 25-7721.0080, ГОСТ 28836

Краткое тех. описание:
Для измерения статических и медленно изменяющихся усилий. Применяются в силоизмерительных системах, а также как комплектующее изделие в весовых и дозирующих устройствах в условиях умеренного климата. Номинальные нагрузки, кН 0,1, 0,2, 0,5, 1,0, 2,0, 5,0, 10,0. Категория точности 0,6, 0,10, 0,15.

Цена 4162 ДСТ:
Уточняйте по телефону или через обратную связь.

4162 ДСТ Датчики силоизмерительные тензорезисторные

Тип датчика - консольная балка-параллелограмм.
Принцип действия - деформация изгиба.

Датчик применяется в бункерных весах и дозирующих устройствах; платформенных весах; подвесных бункерных весах и дозирующих устройствах; конвейерных весах, дозирующих устройствах.

Пример обозначения при заказе:

4162 ДСТ-0,5Р-0,06-С4-IP67

4162 ДСТ - обозначение датчика;

0,5 - номинальное усилие, кН;

Р - исполнение датчика (К - с кабельным выводом, Р - с разъёмом);

0,06 - категория точности;

С4 - группа исполнения;

IP67 - степень защиты оболочки.

Технические характеристики:

Номинальное усилие	кН	0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0
Категория точности	-	0,06; 0,10; 0,15
Рабочий коэффициент передачи (РКП) при номинальной нагрузке	мВ/В	2,0
Начальный коэффициент передачи (НКП) от номинального значения РКП	%, не более	2,5
Сопротивление мостовой схемы входное	Ом	380±2,0
Сопротивление мостовой схемы выходное	Ом	400±4,0
Диапазон рабочих температур (группа исполнения)	°С	-30…+50 (С4); -50…+50 (Д3)
Степень защиты оболочки	-	IP67
Напряжение питания постоянным током	В, не более	12
Масса	кг	1,4…1,8

Для подключения к вторичным преобразователям датчики изготавливаются с кабельным выводом или герметичным разъёмом.

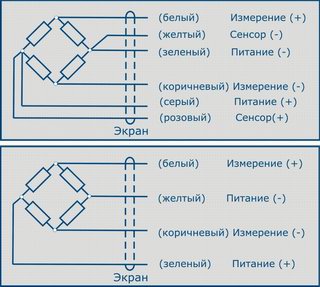

Схема подключения

а) исполнение с кабельным выводом

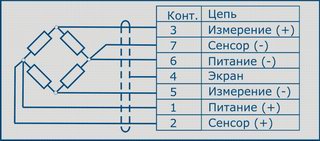

б) исполнение с разъёмом

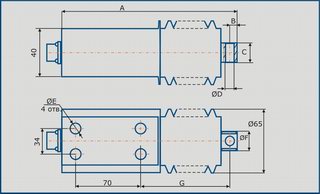

Габаритно-присоединительные размеры

Номинальное усилие, кН

A

B

C

ÆD

ÆE

ÆF

G

0,1; 0,2; 0,5; 1,0; 2,0
180

10

20

8

8,2

26

86

5,0; 10,0
190

12

26

10

10,2

36

94
