Технические данные

Наименование:
9035 ДСТ

Тип:
Датчики силоизмерительные тензорезисторные

ТУ:
ТУ 25-1743-001-87, ГОСТ 28836

Краткое тех. описание:
Для работы в силоизмерительных системах с целью измерения статических или медленно изменяющихся усилий сжатия, применяются как комплектующие изделия в весовых и весодозирующих устройствах и работают со вторичными. Номинальные нагрузки, кН (тс) 0,5 (0,05), 1,0 (0,1), 2,0 (0,2), 5,0 (0,5), 10,0 (1,0), 20,0 (2,0), 50,0 (5,0), 100,0 (10,0). Категория точности 0,10, 0,25.

Цена 9035 ДСТ:
Уточняйте по телефону или через обратную связь.

9035 ДСТ Датчики силоизмерительные тензорезисторные

Технические характеристики:

Номинальное усилие кН (т.с.) - 0,5 (0,05); 1,0 (0,1); 2,0 (0,2); 5,0 (0,5); 10,0 (1,0); 20,0 (2,0); 50,0 (5,0); 100,0 (10,0);
Категория точности - 0,10; 0,25;
Рабочий коэффициент передачи (РКП) при номинальной нагрузке, мВ/В - 1,5;Н
Начальный коэффициент передачи (НКП) от номинального значения РКП, не более, % - 2,5;
Сопротивление мостовой схемы входное, Ом - 380±2,0;
Сопротивление мостовой схемы выходное, Ом - 400±4,0;
Диапазон рабочих температур (группа исполнения) °С - -30…+50 (С4); -50…+50 (Д3);
Степень защиты оболочки - IP54;
Напряжение питания постоянным током, не более, В - 12;
Масса, кг - 3,6…6,5.

Для подключения к вторичным преобразователям датчики изготавливаются с кабельным выводом или герметичным разъёмом.

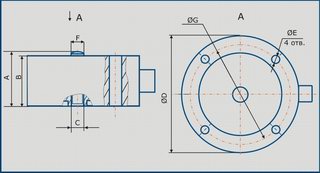

Габаритно-присоединительные размеры (мм)

Номинальное усилие, кН (т.с.)	A	B	C	ÆD	ÆF	ÆG
0,5 (0,05); 1,0 (0,1); 2,0 (0,2); 5,0 (0,5); 10,0 (1,0); 20,0 (2,0)	52	46	M16х1,5	145	24	124
50,0 (5,0)	60	50	М27х1,5	165	40	148
100,0 (10,0)	70	60	М27х1,5	165	40	148

Пример обозначения при заказе:

9035 ДСТ-0,5Р-0,10-С4-IP67

9035 ДСТ - обозначение датчика;
0,5 - номинальное усилие, кН;
Р - исполнение датчика (К - с кабельным выводом, Р - с разъёмом);
0,10 - категория точности;
С4 - группа исполнения;
IP67 - степень защиты оболочки.

Схема подключения

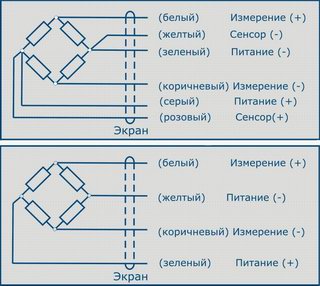

а) исполнение с кабельным выводом

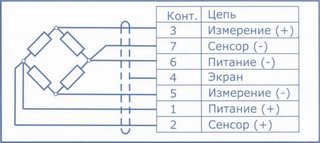

б) исполнение с разъёмом
