Описание
Технические данные

Наименование:
1909 ДСТ

Тип:
Датчики силоизмерительные тензорезисторные

ТУ:
ТУ 25-06.14836, ГОСТ 28836

Краткое тех. описание:
Для измерения статических или медленно изменяющихся усилий в устройствах автоматизации производственных процессов в химии, металлургии и др. отраслях промышленности в условиях умеренного климата. Номинальные нагрузки, кН (т.с.) 0,1 (0,01), 0,15 (0,015), 0,2 (0,02), 0,25 (0,025), 0,32 (0,032), 0,4 (0,04), 0,5 (0,05), 0,63 (0,063), 1,0 (0,1), 1,25 (0,125), 1,5 (0,15), 2,0 (0,2), 2,5 (0,25), 4,0 (0,4), 5,0 (0,5), 6,0 (0,6), 10,0 (1,0). Категория точности 0,10.

Цена 1909 ДСТ:
Уточняйте по телефону или через обратную связь.

1909 ДСТ Датчики силоизмерительные тензорезисторные

Тип датчика - двухопорная балка.
Принцип действия - деформация изгиба.

Датчик применяется в бункерных весах и дозирующих устройствах; платформенных весах; подвесных бункерных весах и дозирующих устройствах.

Пример обозначения при заказе:

1909 ДСТ-5,0-0,10-ДЗ

1909 ДСТ - обозначение датчика;

5,0 - номинальное усилие, кН;

0,10 - категория точности;

ДЗ - группа исполнения.

Технические характеристики:

Номинальное усилие	кН	0,1; 0,15; 0,2; 0,25; 0,32; 0,4; 0,5; 0,63; 1,0; 1,25; 1,5; 2,0; 2,5; 4,0; 5,0; 6,0; 10,0
Категория точности	-	0,10
Рабочий коэффициент передачи (РКП) при номинальной нагрузке	мВ/В	2,0
Начальный коэффициент передачи (НКП) от номинального значения РКП	%, не более	0,5
Сопротивление мостовой схемы входное	Ом	760±4,0
Сопротивление мостовой схемы выходное	Ом	800±8,0
Диапазон рабочих температур (группа исполнения)	°С	-50…+50 (Д3)
Степень защиты оболочки	-	IPХХ
Напряжение питания постоянным током	В, не более	24
Масса	кг	1,3…2,6

Для подключения к вторичным преобразователям датчики изготавливаются с разъёмом.

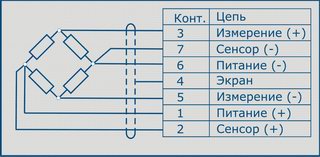

Схема подключения

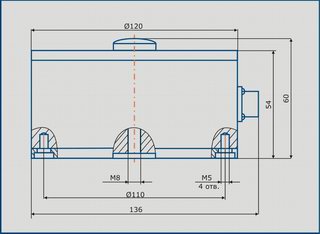

Габаритно-присоединительные размеры
