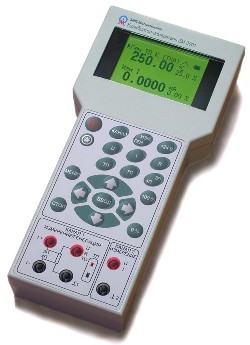

Калибраторы-измерители нормированных сигналов ЗМ3001
Предназначены для измерений и
воспроизведения силы и напряжения постоянного тока, электрического
сопротивления постоянному току, сигналов термоэлектрических
преобразователей, термопреобразователей (термометров) сопротивления и
применяются для ремонта, настройки, калибровки средств измерений, а
также для выполнения различных измерений при разработке и эксплуатации
радиотехнической аппаратуры и электрооборудования.
Зарегистрированы в Государственном реестре
средств измерений России под № 34897-07.
В режимах ручного и программного
управления прибор обеспечивает:
-
измерение и воспроизведение постоянного тока в диапазоне от 0 до
25 мА;
-
измерение и воспроизведение напряжения постоянного тока в
диапазонах от 0 до 1 В и от 0 до 10 В (от 0 до 40 В);
-
измерение и воспроизведение сопротивления постоянному току в
диапазонах от 15 до 400 Ом и от 400 до 3500 Ом;
-
измерение и воспроизведение сигналов термоэлектрических
преобразователей типов R, S, B, J, T, E, K, N, A, L, M с
возможностью автоматической компенсации температуры «холодного»
спая;
-
измерение и воспроизведение выходных сигналов
термопреобразователей сопротивления: платиновых с R0 = 50, 100 и
500 Ом (W100 = 1,3910 и 1,3850); медных с R0 = 50 и 100 Ом (W100
= 1,4280 и 1,4260); никелевых с R0 = 100 Ом при двух-, трех- и
четырехпроводной схеме подключения;
-
одновременное измерение и воспроизведение сигналов в двух
гальванически изолированных каналах для поверки нормирующих
преобразователей;
-
питание поверяемого преобразователя от встроенного источника
напряжения +24 В, включенного последовательно в цепь измерения
силы тока;
-
возможность работы в качестве потребителя тока в составе токовой
петли с питанием +24 В от внешнего прибора.
Основные метрологические характеристики
прибора при нормальных условиях в режимах измерения и воспроизведения
напряжения, тока и сопротивления, а также выходных сигналов термопар и
термометров сопротивления приведены в таблицах.
Измерение напряжения постоянного тока
|
Предел измерения, В |
Максимально допустимые измеряемые значения, В
|
Разрешающая способность, мВ |
Пределы допускаемой
основной погрешности |
|
1 |
1,5 |
0,1 |
±(0,0002 · U + 1 ед. мл. р.) |
|
10 |
12 |
1 |
±(0,0002 · U + 1 ед. мл. р.) |
|
40 |
48 |
1 |
±(0,0002 · U + 1 ед. мл. р.) |
U – измеряемое значение напряжения
Воспроизведение напряжения постоянного
тока
|
Предел
воспроизведения, В |
Максимально допустимые воспроизводимые
значения, В |
Разрешающая способность, мВ |
Пределы допускаемой
основной погрешности |
|
1 |
1,5 |
0,1 |
±(0,0002 · U + 1 ед. мл. р.) |
|
10 |
12 |
1 |
±(0,0002 · U + 1 ед. мл. р.) |
U – установленное значение напряжения
Измерение и воспроизведение силы
постоянного тока
|
Предел измерения и воспроизведения, мА |
Максимально допустимые измеряемые (
воспроизводимые) значения, мА |
Разрешающая способность, мкА |
Пределы допускаемой
основной погрешности |
|
25 |
30 |
1 |
±(0,0002 · I + 2 ед. мл. р.) |
I – измеряемое или установленное значение
силы тока
Измерение сопротивления постоянному току
|
Пределы измерения,
Ом |
Максимально допустимые измеряемые значения, Ом |
Разрешающая
способность, Ом |
Пределы допускаемой основной погрешности, Ом,
при схеме измерения: |
|
3-х, 4-х проводной |
2-х проводной |
|
400 |
480 |
0,01 |
±0,1 |
±0,15 |
|
3500 |
3800 |
0,1 |
±1,0 |
±1,5 |
1. При измерении по 2-х проводной схеме
включения погрешность, вносимая сопротивлениями измерительного
проводников, не включена в основную погрешность.
2. При измерении по 3-х проводной схеме
включения сопротивление каждого измерительного проводника должно быть
менее 10 Ом, при этом разность сопротивлений проводников не должна
превышать 0,1 Ом.
Воспроизведение (имитация) электрического
сопротивления
|
Предел воспроизведения, Ом |
Диапазон воспроизводимых значений, Ом |
Разрешающая способность, Ом |
Пределы допускаемой основной погрешности, Ом |
|
400 |
10 – 480 |
0,01 |
±0,1 |
|
3500 |
350 – 3800 |
0,1 |
±1,0 |
Измерение и воспроизведение выходных
сигналов термоэлектрических преобразователей
|
Тип термопары по ГОСТ Р 8.585 |
Диапазон температур, °С |
Пределы допускаемой основной погрешности, °С |
|
R (ТПП) |
-50…0
0…1768 |
±1,6
±1,2 |
|
S (ТПП) |
-50…0
0…1768 |
±1,6
±1,2 |
|
B (ТПР) |
200…400
400…800
800…1820 |
±3,2
±1,6
±1,0 |
|
N (ТНН) |
-200…0
0…1300 |
±0,8
±0,5 |
|
K (ТХА) |
-200…1372 |
±0,6 |
|
T (ТМК) |
-200…0
0…400 |
±0,5
±0,2 |
|
J (ТЖК) |
-210…1200 |
±0,4 |
|
E (ТХК) |
-270…1000 |
±0,4 |
|
L (ТХК) |
-200…800 |
±0,3 |
|
A-1 (ТВР) |
0…1200
1200…2500 |
±0,7
±1,7 |
|
A-2, A-3 (ТВР) |
0…1200
1200…1800 |
±0,7
±1,0 |
|
M (ТМК) |
-200…0
0…100 |
±0,5
±0,2 |
1. Погрешность преобразования термопар не
включена в погрешность измерения (воспроизведения) прибора.
2. Погрешность встроенного термодатчика
для компенсации температуры «холодного» спая не включена в погрешность
измерения (воспроизведения) прибора и не должна превышать ±0,5 °С.
Измерение и воспроизведение выходных
сигналов термопреобразователей сопротивления
|
Тип термометра сопротивления по ГОСТ 6651 |
Диапазон температур,
°С |
Пределы допускаемой основной
погрешности, °С,при схеме измерения: |
|
3-х, 4-х проводной |
2-х проводной |
|
Платиновые (ТСП)
W100 = 1,3910 |
50П, 500П |
–200…+500
+500…+1100 |
±0,6
±0,8 |
±0,9
±1,2 |
|
100П |
–200…+500
+500…+1100 |
±0,3
±0,4 |
±0,4
±0,6 |
|
Платиновые
W100 = 1,3850 |
Pt50, Pt500 |
–200…+500
+500…+850 |
±0,6
±0,7 |
±0,9
±1,0 |
|
Pt100 |
–200…+500
+500…+850 |
±0,3
±0,35 |
±0,4
±0,5 |
|
Медные (ТСМ)
W100 = 1,4280 |
50М |
–200…+200 |
±0,5 |
±0,7 |
|
100М |
–200…+200 |
±0,25 |
±0,4 |
|
Медные
W100 = 1,4260 |
Cu50 |
–50…+200 |
±0,5 |
±0,7 |
|
Cu100 |
–50…+200 |
±0,25 |
±0,4 |
|
Никелевые (ТСН)
W100 = 1,6170 |
100Н, Ni100 |
–60…+180 |
±0,2 |
±0,3 |
1. При измерении по 2-х проводной схеме
включения погрешность, вносимая сопротивлениями измерительного
проводников, не включена в основную погрешность.
2. При измерении по 3-х проводной схеме
включения сопротивление каждого измерительного проводника должно быть
менее 10 Ом, при этом разность сопротивлений проводников не должна
превышать 0,1 Ом.
3. Значения измерительного тока находятся
в диапазонах:
-
(1,6 ± 0,3) мА для термометров с R0 = 50 Ом, 100 Ом;
-
(0,2 ± 0,04) мА для термометров с R0 = 500 Ом.
Питание прибора от аккумуляторной батареи,
состоящей из четырех никель-металлогидридных аккумуляторов типа AA
суммарным напряжением 4,8 В или от блока питания с выходным напряжением
(9 ± 0,5) В, включаемого в однофазную сеть напряжением 220 В и частотой
50 Гц. Мощность, потребляемая от сети, не более 1,5 Вт при заряженной
аккумуляторной батарее и не более 6 Вт во время зарядки.
Продолжительность непрерывной работы от
аккумуляторной батареи:
-
при воспроизведении тока не менее 8 ч;
-
в остальных режимах не менее 24 ч.
Габаритные размеры (ширина х длина х
высота), мм: 106 x 224 x 59.
Масса не более, кг 0,6.
Рабочие условия эксплуатации:
-
температура окружающего воздуха, °С от 5 до 40;
-
относительная влажность воздуха при 25 °С, % до 90.
|
