Наименование:
ДИМ, мод. ДИМ-200, ДИМ200А, ДИМ200В

Тип:
Датчики измерения мощности

ТУ:
46. ПИГН. 411523.001 ТУ

Краткое тех. описание:
Для преобразования активной мощности, потребляемой нагрузкой в цепях переменного тока частоты 50 Гц и постоянного тока в пропорциональный сигнал токового интерфейса 0-20 мА или 40-20 мА, гальванически изолированных цепей, для работы в составе измерительных и управляющих систем, для работы в составе измерительных и управляющих систем. Диапазон измеряемых мощностей 5...200 кВт. Погрешность ±2 %.

Цена ДИМ, мод. ДИМ-200...:
Уточняйте по телефону или через обратную связь.

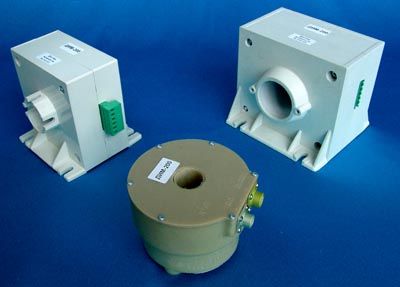

Датчики измерения активной мощности ДИМ-200

Датчики (измерительные преобразователи) предназначены для преобразования активной мощности, потребляемой нагрузкой в цепях переменного тока частоты 50 Гц и постоянного тока, в пропорциональный сигнал токового интерфейса 0-20 или 4-20 мА, гальванически изолированного от измерительных цепей. Датчики используются в составе измерительных и управляющих систем.

Для повышения точности преобразования входное напряжение разделено на три диапазона. Датчики-преобразователи выпускаются на заказ: от 20 до 200 кВт. Датчики могут поставляться с цифровым интерфейсом RS-485. Датчики ДИМ используют внешний источник питания. Состоят из замкнутого магнитопровода с двумя зазорами, в которых размещены датчики Холла, и печатной платы, на которой установлены элементы электронной схемы обработки сигнала.

Внимание! При заказе указать:

  • -Максимальное значение мощности с учетом входного делителя напряжения. Если в заказе не указана мощность, будет считаться 200кВт, если не указано напряжение - 380В. По согласованию с производителем, верхнее значение диапазона входных напряжений может быть уменьшено. Максимальное значение мощности обратно пропорционально верхнему значению диапазона входных напряжений.
  • -Выходной сигнал датчика 0-20 или 4-20мА . Если не указано - 4-20мА.
  • -Тип датчика А или В. Можно указать диаметр отверстия под токовую шину. Если не указано – поставляется имеющийся в наличии.
  • -Наличие цифрового выхода. Если не указано – без цифрового интерфейса.


  • Пример заказа: ДИМ-200, 40мм, 40 кВт, 220 В, 4-20 мА, RS-485
    Что будет поставлено:
  • ДИМ-200А (диаметр отверстия под токовую шину 40мм).
  • Пределы измерения мощности, диапазоны входного напряжения, используемые контакты входного разъема:
    Входные контакты диапазон напряжения мощность
    1,6 0-380 В 60 кВт
    2,5 0-250 В 40 кВт
    3,4 0-127 В 20 кВт
  • Выходной сигнал токового интерфейса - 4-20 мА
  • Цифровой интерфейс RS-485 - присутствует Как применить: Для шкалы 40 кВт - напряжение подается на контакты 2 и 5 входного разъема.

  • Основные технические характеристики:
    Характеристика ДИМ-200В (диам. отв. 30 мм) ДИМ-200А (диам. отв. 40 мм)
    Максимальное значение измеряемой мощности для диапазона входных напряжений 0-380В, кВт от 20 до 200 (указывается при заказе)
    Диапазоны входных напряжений, В 0-380, 0-250, 0-127
    Максимальный входной ток, не вызывающий дополнительной погрешности измерения, А 500
    Выходной сигнал датчика, мА 0-20 или 4-20
    Цифровой интерфейс (опционально) MODBUS, RTU, RS-485, 9600,19200 Бод
    Основная приведенная погрешность, не более, % 2
    Напряжение питания, В 10-30
    Габаритные размеры, мм 115х95х102 120х110х106
    Диаметр отверстия под токовую шину, мм 30 40
    Масса, г 600 700
