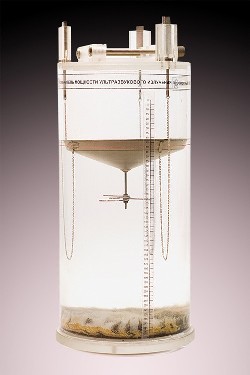

Измерители мощности ультразвукового излучения переносные ИМУ-4ПМ
Предназначены для измерения мощности ультразвукового излучения,
генерируемого плоскими излучателями, в виде коллимированного,
сфокусированного или несколько расходящегося пучка ультразвуковой
энергии в воде при исследованиях технических характеристик
ультразвукового медицинского оборудования.
Могут быть использованы в клиниках, на
предприятиях медицинской промышленности, в органах метрологического
надзора при измерениях и контроле мощности ультразвука, излучаемого
датчиками медицинского ультразвукового диагностического оборудования (УЗИ)
и излучателями аппаратов ультразвуковой терапии (УЗТ).
Частота измеряемого ультразвукового
излучения от 0,5 до 12 МГц.
Выпускаются в двух исполнениях
Измеряемая мощность:
-
от 0,05 до 3 Вт (исполнение ИМУ-4ПМ) – контроль оборудования УЗИ,
а также УЗТ;
-
от 0,1 до 12 Вт (исполнение ИМУ-4ПМ-01) – контроль аппаратов
УЗТ.
Пределы основной относительной погрешности
измерений Δо, %:
-
Δо = ±(7 + 0,3/P) для исполнения ИМУ-4ПМ;
-
Δо = ±(7 + 1,5/P) для исполнения ИМУ-4ПМ-01,
где Р – измеренная мощность, Вт.
Разрешающая способность шкалы отсчета
перемещения мишени 1 мм.
Чувствительность не менее:
-
25 мм/Вт для исполнения ИМУ-4ПМ;
-
10 мм/Вт для исполнения ИМУ-4МП-01.
Максимальный размер рабочей поверхности
испытуемого датчика (излучателя) 60 мм.
Внутренний диаметр измерительного бака 144
мм, что позволяет измерять мощность электронных конвексных и линейных, а
также датчиков механического сканирования.
Габаритные размеры (диаметр х высота), мм,
не более – 170 x 380.
Зарегистрированы в Государственном реестре
средств измерений под № 34627-07.
В комплект поставки входят руководство по
эксплуатации с методикой поверки, свидетельство о первичной поверке,
кофр для переноски измерителя.
Гарантийное (18 месяцев со дня продажи) и
послегарантийное обслуживание.
|
