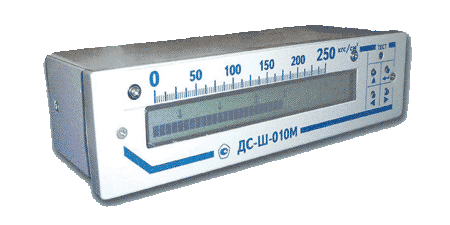

Дистанционный сигнализатор ДС-Ш-010М

НАЗНАЧЕНИЕ

Дистанционный сигнализатор предназначен для измерения, отображения на индикаторе в цифровой форме и в форме линейной шкалы текущего значения различных параметров (температура, давление, уровень, расход и т.п.), преобразованных в токовый сигнал по ГОСТ 26.011-80, а также для управления внешними электрическими цепями.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Область применения дистанционного сигнализатора - стационарные котельные установки, ТЭЦ, системы контроля и регулирования параметров, удаленный сбор данных и т.п., кроме взрывоопасных производств.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

•   Диапазон измерений устанавливается потребителем в пределах от минус 9999 до 9999.

•   ДС имеет сменную шкалу.

•   Наличие уставок: минимум (MIN), предварительный минимум (PMIN), предварительный максимум (РMAX), максимум (MAX).

•   Диапазон уставок ДС равен диапазону измерений.

•   Ввод уставок осуществляется потребителем в цифровом виде.

•   Зона возврата устанавливается для каждой уставки отдельно.

•   Время реакции (время задержки срабатывания уставки) от 0,0 до 25,5 сек.

•   Основная приведенная погрешность измерений 0,25%.

•   Основная приведенная погрешность срабатывания уставок +0,25%.

•   Дополнительная погрешность показаний и сигнализации, вызванная изменением температуры окружающей среды от нормальных условий - не более 0,01%/^оС.

•   По устойчивости к климатическим воздействиям ДС соответствует исполнению У категории размещения 2 по ГОСТ 15150-69, но для работы при температуре 0...+50 ^оС.

•   Напряжение питания переменного тока (185...242) В, частота переменного тока питания (49...51) Гц.

•   Потребляемая мощность не более 6 ВА.

•   Масса сигнализатора не более 1,5 кг.
