Наименование:
ИВЭ-50-10, ИВЭ-50-20, ИВЭ-50-30

Тип:
Индикатор веса электронный модель 07.10, 07.11, 07.12, 07.40, 07.41

ТУ:


Краткое тех. описание:
Индикатор веса предназначен для применения во взрывоопасной зоне при регистрации параметров технологических операций при капитальном и подземном ремонте скважин, в нефтяной и газовой промышленности для измерения и регистрации следующих параметров: натяжений неподвижного конца талевого каната лебедки (веса на крюке), момента на гидравлическом или машинном ключе

Цена ИВЭ-50-10, ИВЭ-50-20...:
Уточняйте по телефону или через обратную связь.

Индикатор веса электронный ИВЭ-50-10, ИВЭ-50-20, ИВЭ-50-30 модель 07.10 (07.11, 07.12, 07.40, 07.41)

Индикатор веса предназначен для применения во взрывоопасной зоне при регистрации параметров технологических операций при капитальном и подземном ремонте скважин, в нефтяной и газовой промышленности для измерения и регистрации следующих параметров: натяжений неподвижного конца талевого каната лебедки (веса на крюке), момента на гидравлическом или машинном ключе.
Индикатор веса позволяет индицировать:
— вес на крюке
— момент на гидравлическом или машинном ключе
Сигнализировать о превышении предельных значений параметров, которые могут быть установлены в зависимости от характера выполняемой работы и типа подъемного агрегата (звуковая и световая сигнализация);
— выбирать тип данных выводимых на цифровые индикаторы;
— устанавливать яркость свечения выносных табло;
— устанавливать коды бригады, места работы и характера выполняемой работы;
— автоматически регистрировать максимальные значения параметров и времени их измерения в электронном блоке памяти;
— переписывать полученную информацию в ПЭВМ для создания базы данных;
— вести подсчет количества спускоподъемных операций за час, смену, год и т.д., а также учитывать время простоев бригады;
— устанавливать нулевое значение веса на крюке, что дает возможность выборки натяжения каната, соответствующего весу талевого блока;
— просмотреть на экране ПЭВМ графики изменения параметров в реальном масштабе времени.

Основные технические характеристики


Параметр

Значение

Наибольший предел измеряемых усилий натяжения неподвижного конца каната не более, тс

10, 20, 30

Коэффициент приведения показаний усилия на цифровом табло к значению усилия на крюке, соответствующий числу подвижных роликов талевой системы

2, 4, 6, 8, 10, 12

Цена деления цифрового табло, кН

1

Разрядность цифрового табло, единиц

4

Основная приведенная погрешность измерения, %

(+-) 2,5

Диапазон изменения диаметра каната, мм

18–32

Параметры электрического питания индикатора:



— напряжением постоянного тока, В

24–27

— потребляемая мощность, Вт

24



СОСТАВ КОМПЛЕКТА ИВЭ-50-10 (20,30) модель 07.10

Прибор ИВЭ-50-П (модель 07.10)
Табло выносное ТБ-4 с креплением
Табло выносное ТБ-11 или ТБ-12 с креплением
Датчик усилий ИВЭ-50–2 с креплением
Датчик момента на ключе
Кабель датчика усилий К-1 (L=5 или 15 м.)
Кабель датчика момента на ключе К-2
Кабель табло выносного ТБ-4 К-4(L= 15 м.)
Кабель табло выносного ТБ-11 К-6 (L= 8,5 м.)

Кабель табло выносного ТБ-12 (L=8.5 м)
Кабель питания прибора К-7(L=1,2 – 1,5 м.)

Сопутствующие принадлежности

Интерфейс ИНТ-4 и программное обеспечение (на CD)
Переносной блок памяти ПБП-3Кабель связи с ПЭВМ (l=1,2 – 1,5 м.)
Блок питания БПС-220/24 с кабелем 40 м
Кабель блокировки ГПМ К-8 (l= 3 м.)
Кабель блокировки превышения момента на ключе

Сирена

Документация

Паспорт, Руководство по эксплуатации

Методика поверки (по запросу)

Выносное табло ТБ-4 устанавливается на опоре вышки агрегата подъемника в удобном для визуального наблюдения месте.
Табло содержит следующие элементы индикации:
— шкала «бегущая строка» (основная),
— шкала «бегущая строка» (верньер),
— основное цифровое табло,
— цифровое табло «начало шкалы»,
— цифровое табло «½ шкалы»,
— цифровое табло «конец шкалы», а также кнопки РЕЖИМ и ЯРКОСТЬ.
Шкала «бегущая строка» (основная) состоит из 48 светодиодов. Значение индицируется светящимся полем из трех светодиодов, перемещающимся по шкале в соответствии с текущим значением. Шкала «бегущая строка» (верньер) предназначена для слежения за малыми изменениями нагрузки (например, при ловильных работах).

Основное цифровое табло индицирует текущую нагрузку на крюке. Цифровое табло «начало шкалы» индицирует «0». Цифровое табло «½ шкалы» индицирует значение, равное половине установленной предельной нагрузки. Цифровое табло «конец шкалы» индицирует значение, равное установленной предельной нагрузке

Табло ТБ-11 устанавливается в кабину подъемного агрегата (в ПРС)

Табло ТБ-12 устанавливается в зоне удобной для наблюдения и ввода информации с табло

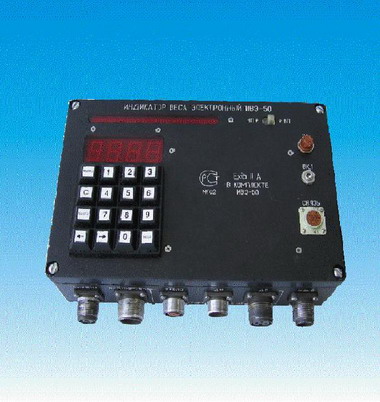

Индикатор веса электронный ИВЭ-50-10, ИВЭ-50-20, ИВЭ-50-30Прибор ИВЭ-50 (модель 07.10)

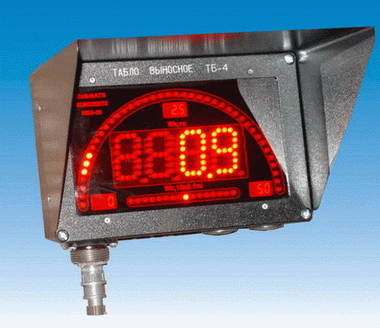

Табло ТБ-4

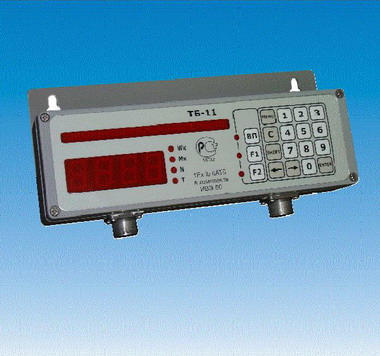

Табло ТБ-11

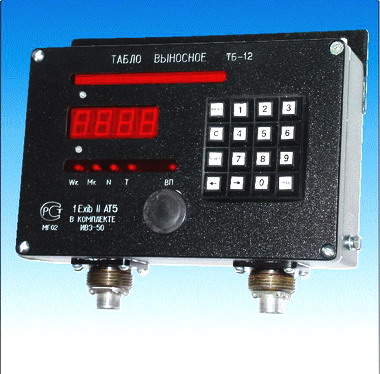

Табло ТБ-12

Датчик усилий ИВЭ-50-2Датчик усилия ИВЭ-50–2 (10 тс или 20 тс)



Датчик усилия ИВЭ-50–2 (30 тс)



Датчик усилия ИВЭ-50–2.2 (10 тс, момент на ключе машинном)



Датчик давления (момент на ключе гидравлическом)
