Выключатель кабель-тросовый ВКТ (аналог КТВ-2)
Назначение: Выключатель кабель-тросовый ВКТ (в дальнейшем выключатель) предназначен
для экстренного прекращения пуска и экстренной остановки конвейерных приводов, в
том числе грузолюдских и транспортных канатных дорог с любого места
технологической линии.
Область применения:
Угольные шахты, опасные по газу и пыли, а также в других местах, где
используются конвейерные линии.
Устройство и принцип работы:

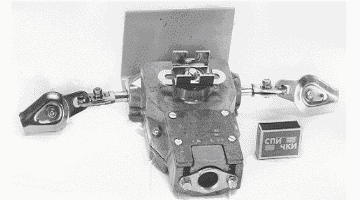

Выключатель представляет собой пластмассовый корпус
в котором смонтированы шток привода, контактная группа и ручка местного
управления. Контактная группа выключателя содержит магнитоуправляемый контакт
(геркон) КЭМ-20 и постоянный магнит. В корпусе имеется кабельный ввод для
кабелей с наружным диаметром от 10 до 22 мм. Для крепления троса предусмотрены
специальные зажимы.
Выключатель работает в режиме дистанционного
управления без фиксации и с фиксацией отключенного положения, и местного
управления с фиксацией отключенного положения.
Технические характеристики:
|
Наименование параметра |
Норма |
|
Уровень и вид взрывозащиты |
РО Иа |
|
Степень защиты оболочки |
IP54 |
|
Количество разрываемых цепей, шт. |
1 |
|
Коммутируемое напряжение, В |
36 |
|
Максимальная коммутируемая мощность, В×А |
6 |
|
Ход штока выключателя, мм |
15±3 |
|
Габаритные размеры, мм, не более |
270х225хх100 |
|
Масса, кг, не более |
3 |
|
Усилие натяжения кабеля, Н
·
начальное, не менее
·
конечное, не более |
40
150 |
Выключатель по своим техническим
характеристикам и конструкции полностью заменяет выключатель КТВ-2.
|
