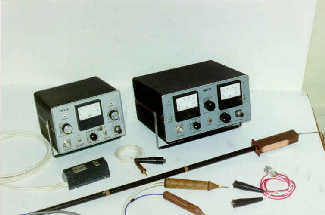

Универсальные приборы для испытания витковой
изоляции ИВЗ-17 и ИВЗ-18
Предназначены для испытания витковой изоляции
всех типов обмоток электрических машин переменного и постоянного
тока, напряжением до 10 кВ (ИВЗ-17) и до 1 кВ (ИВЗ-18).
ПРЕДНАЗНАЧЕНЫ
- для испытаний витковой изоляции обмоток
ротора турбогенераторов
- для испытаний витковой изоляции отдельных
шаблонных секций
- для испытаний витковой изоляции и
определения места повреждения при полных и неполных замыканиях
на корпус обмоток якорей машин постоянного тока с уравнителями
- для испытаний катушек электрических
аппаратов и машин без сердечника
- для испытаний витковой изоляции статоров
электрических машин со всыпной обмоткой
- для испытаний витковой изоляции полюсных
катушек переменного и постоянного тока, насаженных на полюс, и
отдельных катушек
- для испытаний витковой изоляции статорных
секций высоковольтных электрических машин (до и после укладки в
статор) ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
|
Испытательное напряжение |
|
Импульсное |
|
Максимальная амплитуда |
|
|
|
Генератора:
Импульса: |
|
3000 В
15000 В |
|
Частота следования импульсов |
|
6.25 Гц |
|
Длительность импульсов |
|
10-200 мкс |
|
Испытательное напряжение |
|
|
|
Генератора:
Импульса: |
|
до 150 В/вит
до 1500 В/вит |
|
Габариты, вес |
|
|
|
ИВЗ-17:
ИВЗ-18: |
|
290х250х185 мм, 12 кг
240х190х145 мм, 6 кг |
|
