АКР-ИВ Аппаратура контроля за работой импульсных источников возбуждения / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
АКР-ИВ

Тип:
Аппаратура контроля за работой импульсных источников возбуждения

ТУ:


Краткое тех. описание:
Предназначена для работы в составе многоканальных сейсмических станций отечественного и зарубежного производства при проведении сейсморазведочных работ с применением импульсных источников возбуждения сейсмических колебаний.

Цена АКР-ИВ:
Уточняйте по телефону или через обратную связь.

Аппаратура контроля за работой импульсных источников возбуждения АКР-ИВ

Аппаратура контроля за работой импульсных источников возбуждения АКР-ИВ

Назначение

Предназначена для работы в составе многоканальных сейсмических станций отечественного и зарубежного производства при проведении сейсморазведочных работ с применением импульсных источников возбуждения сейсмических колебаний типа «Енисей» и «Геотон».

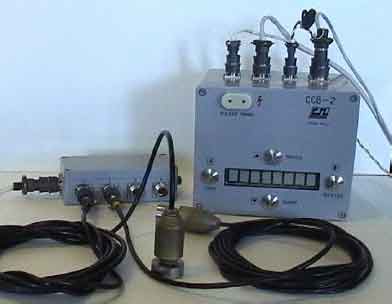

Состав аппаратуры

•  система синхронизации «ССВ-2» со специализированной программой работы с невзрывным источником возбуждения;
•  комплект датчиков акселерометров;
•  комплект коммутаторов сигналов с датчиков;
•  компьютер с программой отображения и просмотра зарегистрированных данных.


Принцип работы

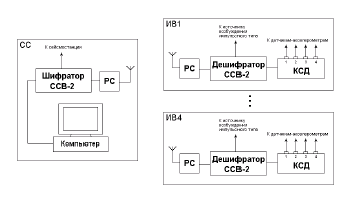

Система синхронизации «ССВ-2» включает в себя несколько блоков синхронизирующих универсальных (БСУ), один из которых программируется как шифратор, а остальные как дешифраторы. Шифратор устанавливается на сейсмостанции и подключается к сейсмостанции, к радиостанции и к компьютеру отображения данных. Дешифраторы устанавливаются на источниках возбуждения. Каждый дешифратор подключается к радиостанции и к коммутатору сигналов с датчиков (КСД). Ко входам КСД подключаются кабели датчиков акселерометров. Датчики размещаются на каждом индукторе источника возбуждения. На вход дешифратора с помощью КСД может быть подан сигнал с одного выбранного датчика или суммарный сигнал от всех датчиков.

В каждый БСУ системы синхронизации ССВ-2 загружается специализированная программа, обеспечивающая следующий алгоритм работы системы. Система синхронизации «ССВ-2» обеспечивает синхронный запуск сейсмостанции и источников возбуждения, регистрацию в дешифраторах сигнала с КСД (суммарного или с одного выбранного датчика) с записью в память дешифратора, и передачу зарегистрированных данных из дешифраторов в шифратор.

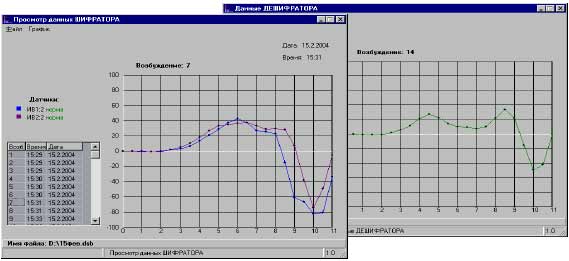

Зарегистрированные и переданные в шифратор данные передаются по RS-232 в компьютер. Выборки сигналов с датчиков отображаются в графическом виде. Остальные зарегистрированные данные (порядковый номер записи, численные значения ОМ, признаки нормального срабатывания источников возбуждения и т.д.) отображаются в табличном виде. Предусмотрен режим считывания и просмотра данных из памяти дешифраторов.

Система синхронизации «ССВ-2» и компьютер для отображения зарегистрированных данных в комплект поставки не входят.

Технические характеристики

Система синхронизации возбуждения

Погрешность синхронизации запуска источников возбуждения
и начала регистрации данных, мкс

±100

Максимальное количество запускаемых источников возбуждения

4

Параметры регистрации сигналов с датчиков:
    - длительность регистрации, мс
    - период дискретизации, мс
    - разрядность двоичного кода выборки


12
0,5
8

Максимальное количество результатов возбуждений, записываемых в память дешифратора, не менее

1500




Коммутатор сигналов с датчиков

Число входных каналов

4

Диапазон входных сигналов канала, В

2,5±2

Нижняя граничная частота частотного диапазона канала,
Гц, не более

3

Верхняя граничная частота частотного диапазона канала,
Гц, не менее

4000

Весовой коэффициент каждого канала при суммировании сигналов с датчиков

0,25

Диапазон выходного сигнала, В

±2,5

Фиксированный коэффициент усиления



выбирается из
1,25; 1,6; 2,5; 5

Погрешность коэффициента усиления, %, не более

0,5

Выбор канала

дистанционный

Напряжение питания, В

9-18

Потребляемый ток, мА, не более

60

Температура окружающей среды, °C

от –40 до +70

Габаритные размеры (длина х ширина х высота), мм, не более


210х100х60

Масса, кг, не более

0,8




Датчик акселерометр

Чувствительность, мВ/g

18±1,5

Динамический диапазон, g, не менее

±105

Нелинейность, %

0,2

Поперечная чувствительность, %


±2

Рабочая полоса частот, Гц, на уровне –3дБ

0 - 400

Напряжение питания, В

5±0,25

Потребляемый ток, мА, не более

2

Габаритные размеры (диаметр х высота с узлом крепления)


34 х 82

Масса, кг

0,2
