Станция вертикального сейсмического
профилирования ВСП-24
Назначение
Станция предназначена для
проведения сейсмических скважинных исследований
различными модификациями вертикального
сейсмического профилирования ВСП.
Аппаратура рассчитана на
работу с каротажным подъемником, оснащенным
трехжильным каротажным кабелем и устройством
управления источником сейсмических возбуждений
типа ССВ, ГС.
Отличительные особенности
• Цифровой зонд с 3х
компонентными скважинными модулями.
• Высокие показатели каналов регистрации
сейсмических сигналов.
• Возможность контроля в реальном времени
уровня микросейсм скважинных и наземных каналов.
• Проверка сейсмоприемников и тестирование
каналов регистрации данных.
• Широкие функциональные возможности
технологического программного обеспечения.
Состав аппаратуры
• скважный зонд;
• бортовой аппаратурный комплекс;
• наземный комплекс аппаратуры.
Скважный зонд состоит из
модуля ретранслятора и нескольких скважинных
модулей. Модули зонда соединены друг с другом
межмодульными кабельными перемычками.

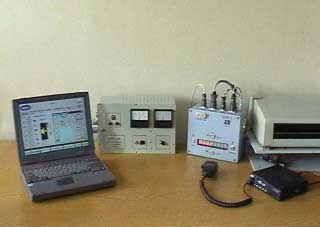

Бортовой аппаратурный комплекс включает в себя
промышленный компьютер, контроллеры скважинных
каналов и наземных каналов, блок регистрации
служебных каналов, блок питания и прижима, блок
шифратора системы синхронизации возбуждения с
радиостанцией, печатающее устройство,
программное технологическое обеспечение.
Наземный комплекс
аппаратуры содержит полевые блоки сбора
данных (БСД) и секции телеметрического
кабеля.
Функциональные возможности • Управление режимами работы модулей зонда и блоками
сбора данных наземного комплекса;
• Управление работой прижимных устройств
модулей зонда;
• Контроль качества прижима модулей по уровню
микросейсм;
• Проверка сейсмоприемников;
• Диагностирование сейсмических каналов;
• Прием и обработка сигналов с датчиков глубины
и перемещений, и визуализация полученных данных;
• Прием синхронизирующей команды от системы
синхронизации и обеспечение синхронного
аналого-цифрового преобразования информации от
сейсмоприемников;
• Сбор, хранение, обработка и визуализация
сейсмической информации.
Технические характеристики
|
Скважинный модуль |
|
Количество
сейсмических каналов |
3 |
|
Тип сейсмоприемников |
электродинамический |
|
Частотный диапазон
сейсмического канала, Гц |
0 - 824 |
|
Фиксированный
коэффициент усиления, дБ |
0, 12, 24, 36 |
|
Динамический диапазон
сейсмического канала, дБ, не менее
|
130 |
|
Мгновенный диапазон
сейсмического канала, дБ, не менее |
100 |
|
Взаимные влияния
между каналами, дБ, не более |
-80 |
|
Разрядность Дельта -
Сигма АЦП |
знак+23р мантиссы |
|
Объем буферного ОЗУ
модуля, кбайт |
448 |
|
Максимальное
количество регистрируемых дискретных
выборок сейсмических сигналов одного
возбуждения, не менее |
16 000 |
|
Скорость передачи
данных по каротажному кабелю:
- сверху вниз, Мбод
- снизу вверх, Мбод |
1/24
1/24, 1/12
|
|
Формат передачи
данных |
Manchester-2 |
|
Диапазон рабочих
температур, °С
|
от 0 до +125 |
|
Габаритные размеры:
- длина, мм, не более
- диаметр, мм, не более |
1500
48
|
|
Бортовой аппаратурный
комплекс |
|
Количество
регистрируемых каналов:
- скважинных
- наземных
- служебных |
до 18
до 120
до 4
|
|
Период квантования,
мс |
0.5; 1; 2; 4 |
|
Диапазон рабочих
температур, °С
|
от 10 до 40 |
|
Габаритные размеры:
- длина, мм, не более
- диаметр, мм, не более |
1500
48
|
В качестве БСД наземного комплекса могут быть
использованы блоки сбора данных телеметрических
систем «Прогресс-Т» или «Прогресс-Т2».
|
