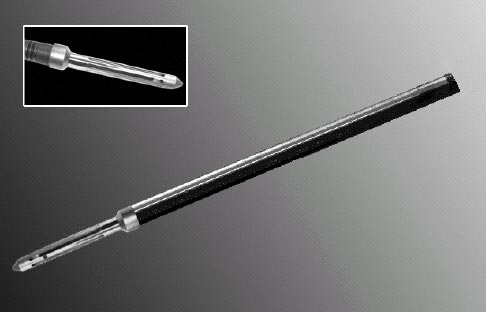

Автономный диэлектрический
влагомер (диэлькометр)
Назначение
Прибор предназначен для
определения зон обводнения в нефтяных и газовых
скважинах путем измерения относительной
диэлектрической проницаемости.
Состав
В состав прибора входят:
датчик, регистрирующий блок, батарейный отсек,
охранный кожух. Дополнительно прибор
комплектуется адаптером для подключения к
компьютеру, и управляющей программой.
Принцип работы
В процессе спускоподъемных
операций производиться регистрация
диэлектрической проницаемости среды. Для
привязки по глубине используется синхронизация
по времени. Запись информации производится в
цифровой форме, с периодом 1сек, во flash-память
прибора, которая позволяет сохранять информацию
при отключенном питании. Программное обеспечение
диэлектрического влагомера обеспечивает
тестирование, настройку и считывание информации
с прибора, а так-же редактирование и увязку
данных по глубине ( при наличии датчика глубины
). Программа работает под управлением ОС Windows
9x/2000/XP.
Считанные с прибора данные
можно вывести на экран в цифровом и графическом
виде (см. примеры окон рис. 1, 2), распечатать
на принтере или анализировать и обрабатывать
другими программами.
|
Технические
характеристики |
|
Максимальное
количество точек измерения |
270334 |
|
Время считывания
информации, мин, не более |
10 |
|
Время хранения
информации, лет, не менее |
10 |
|
Тип интерфейса связи
с компьютером |
RS232 |
|
Количество циклов
записи во внутреннюю память, не менее |
10000 |
|
Диапазон рабочих
температур, °С |
от -30 до +125 |
|
Рабочее давление
окружающей среды , МПа, не более |
80 |
|
Расчетная
продолжительность непрерывной работы, ч,
не менее |
600 |
|
Максимальная
потребляемая мощность, мВт |
12 |
|
Габаритные размеры:
- длина, мм, не более
- диаметр, мм, не более |
720
32
|
|
Масса, кг, не более |
4 |
|
Напряжение питания, В
(две литиевых элемента питания
типоразмера «АА») |
6,5 ± 1 |
|
Максимально
допустимая концентрация H2S в
контролируемой среде, % |
30 |
Рабочие окна управляющей программы

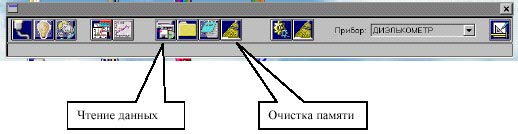

1. Главное окно программы.

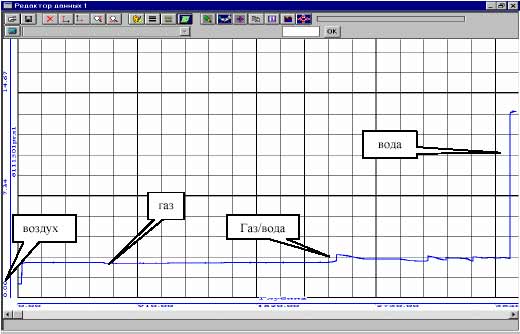

2. Окно просмотра
зарегистрированных данных.
|
